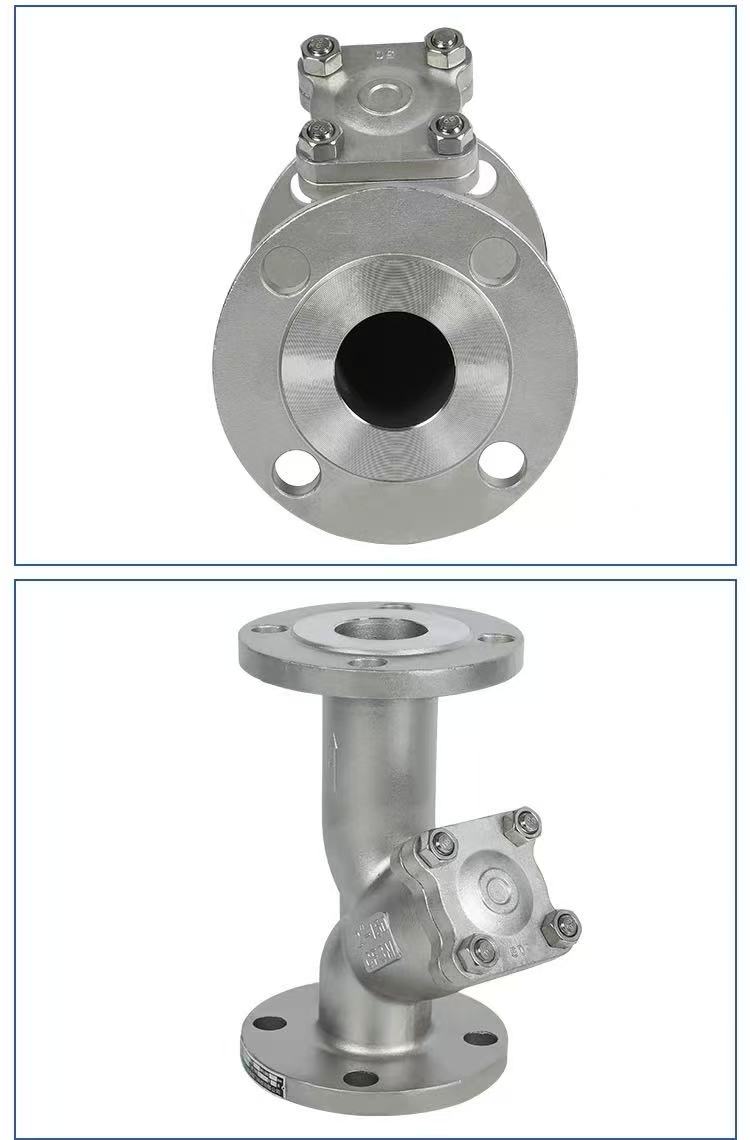

Američki standardni filtar s prirubnicom Y tipa

Princip rada

Integrirani filtar tipa Y s američkom standardnom prirubnicom tvornice Shenchi radi na principu presretanja sita filtra. Medij ulazi u kućište s ulaznog kraja i teče kroz sito filtera unutar strukture u obliku slova Y. Čvrste nečistoće blokiraju se unutar sita filtera, dok čisti medij prolazi kroz izlazni kraj i izlazi iz njega. Ukupna površina mreže filtera je 3-4 puta veća od površine poprečnog presjeka cijevi, što rezultira malim otporom i brzim protokom. Za pražnjenje odvrnite donji čep ili uklonite poklopac prirubnice, izvadite mrežicu filtra, očistite je i zatim ponovno postavite. Glavno tijelo izrađeno je od materijala WCB, SUS304 (CF8) ili SUS316L (CF3M), korištenjem integriranog procesa lijevanja, što rezultira bešavnim kućištem i pouzdanom otpornošću na pritisak. Shenchi proizvodi prikladni su za filtriranje nečistoća u cjevovodima koji se koriste u naftnoj, kemijskoj industriji i industriji za obradu vode.

Parametri proizvoda

Naziv proizvoda: američki standardni prirubnički Y-filtar	Specifikacije: (1/8"-4") DN6-DN100 Specifikacije: (1/8"-4") DN6-DN100
Nazivni tlak: PN16	Materijal kućišta: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardi: ANSI, BS, DIN, ISO, JIS	Primjenjiva temperatura: -20 ℃ ~ +150 ℃ (normalno), do +350 ℃ (visoka temperatura), do -196 ℃ (niska temperatura)
Unutarnji metalni materijal: WCB, SUS304 (CF8), SUS316L (CF3M)	Srednja temperatura: visoka temperatura, niska temperatura, srednja temperatura, normalna temperatura
Način rada: Ručni	Brtve: EPDM, PPL
Metoda spajanja: Prirubnički spoj	Primjene: voda, zrak, plin, ulje, tekućine itd.
Podrijetlo: Kina	Uzorak: dostupni uzorci

Ključne točke za instalaciju

Potvrda smjera, poravnanje prirubnice i zatezanje te podrška i zaštita cjevovoda.

Prilikom instaliranja Shenchi American Standard Flange Y-tipa filtera, obratite pozornost na tri ključne točke: Prvo, potvrdite smjer protoka. Strelica na tijelu ventila treba biti poravnata sa smjerom protoka medija, a sito filtera treba postaviti okrenuto prema dolje kako bi se olakšalo taloženje nečistoća. Drugo, osigurajte poravnanje i zatezanje prirubnice. Lica prirubnice trebaju biti paralelna i koncentrična, brtva centriran, a vijci zategnuti dijagonalno u fazama kako bi se izbjegla deformacija ljuske. Treće, osigurajte potporu cjevovoda i zaštitu predfiltera. Filter ne smije nositi težinu cjevovoda; cjevovod se mora pročistiti prije ugradnje kako bi se uklonile velike čestice. Shenchi pruža detaljne upute za instalaciju, podržava ODM/OEM prilagodbu, a veličina mrežice filtera može se prilagoditi prema potrebi kako bi se osigurao dugoročni stabilan rad filtera.

Učinkovito filtrirane tvari

Shenchi ASME standardna prirubnica Y-tipa filtera primarno filtrira krutu suspendiranu tvar u medijima cjevovoda. To uključuje: trosku od zavarivanja, strugotine od željeza i ostatke hrđe od zavarivanja cjevovoda; pijesak, zemlja, vlakna konoplje i ostaci brtvila preostali od gradnje; čestice, kristali i sedimenti koje nosi sam medij; kamenac hrđe i fragmenti kamenca od starenja i ljuštenja unutarnje stijenke cjevovoda; te metalne strugotine i druge nečistoće u ulju za podmazivanje. Preciznost filtracije može se odabrati od 50-300 mesh, ovisno o potrebnoj čistoći medija. Proizvedeni u Kini, ASME standardni prirubnički filtri tipa Y izrađeni su od materijala WCB, SUS304 i SUS316L, nudeći otpornost na koroziju i prilagodljivost različitim medijima.

Tvari koje nisu prikladne za filtriranje

Shenchi ASME B prirubnički filtri tipa Y nisu prikladni za filtriranje sljedećih tvari: kemikalija otopljenih u mediju (kao što su soli u slanoj vodi, kiseline i lužine u otopinama); emulzije ulje-voda; viskozne paste ili koloide; vlaknaste meke nečistoće (koje mogu prodrijeti ili se omotati oko sita filtera); i plinoviti kontaminanti u plinovitim medijima. Za ove medije potrebno je odabrati druge vrste filtara. Prilikom prodaje ASME B prirubničkih Y-filtera, Shenchi će potvrditi karakteristike medija s kupcem kako bi se izbjegao pogrešan odabir. ASME B prirubnica Y-filteri s cjenicima uključuju detaljne smjernice za odabir.
