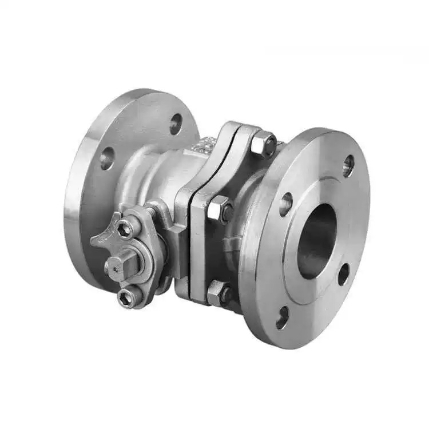

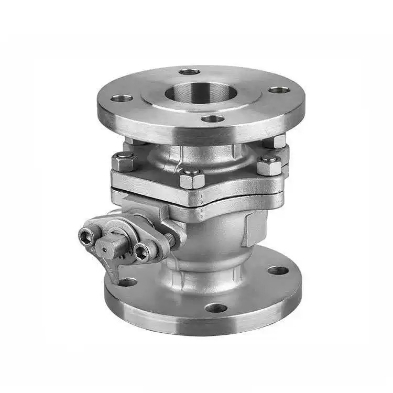

Kuglasti ventil s prirubnicom američkog standarda

Princip rada

Protok medija se kontrolira rotiranjem kuglice za 90°.

U središtu kuglice nalazi se prolazna rupa istog promjera kao i cijev. Kada ručka ili aktuator okrene kuglu za 90° dok se prolazni otvor ne poravna s osi cijevi, medij slobodno teče bez prepreka, ventil je potpuno otvoren, a otpor protoka je gotovo nula. Kada se kuglica okrene za još 90° dok prolazni otvor ne bude okomit na cijev, čvrsta sferna površina potpuno blokira prolaz, ventil se zatvori i postiže se pouzdano zatvaranje.

Američki standardni kuglasti ventil s prirubnicom ima dvosmjerni dizajn brtvljenja, dopuštajući mediju ulazak iz bilo kojeg smjera bez ograničenja smjera protoka. Meke brtve (PTFE/PPL) postižu nulto curenje, dok su tvrde brtve prikladne za visoke temperature i visoki tlak. Stablo ventila ima strukturu protiv ispuhivanja kako bi se osigurala sigurnost i pouzdanost pod visokim pritiskom. Shenchi ASME standardni kuglasti ventili s prirubnicom proizvedeni su strogo u skladu sa standardima API 608, nudeći brz rad i čvrsto brtvljenje, što ih čini idealnim zapornim ventilima za ASME standardne cjevovode u naftnoj, kemijskoj industriji i industriji prirodnog plina.

Parametri proizvoda

Naziv proizvoda: kuglasti ventil s prirubnicom američkog standarda	specifikacije: (1/8"-4") DN6-DN100
Nazivni tlak: PN16	Materijal kućišta: WCB, SUS304 (CF8), SUS316L (CF3M) Materijal kućišta: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardi: ANSI, BS, DIN, ISO, JIS	Primjenjiva temperatura: -20 ℃ ~ +150 ℃ (normalno), do +350 ℃ (visoka temperatura), do -196 ℃ (niska temperatura)
Unutarnji metalni materijal: WCB, SUS304 (CF8), SUS316L (CF3M)	Srednja temperatura: visoka temperatura, niska temperatura, srednja temperatura, normalna temperatura
Način rada: Ručni	Brtve: EPDM, PPL
Način spajanja: Prirubnički spoj	Primjene: voda, zrak, plin, ulje, tekućine itd.
Porijeklo: Kina Porijeklo: Kina Porijeklo: Kina Porijeklo: Kina	Uzorak: dostupni uzorci

Osnovna struktura i istaknuti dizajn

Shenchijevi visokokvalitetni kuglasti ventili s prirubnicom američkog standarda imaju strukturu jezgre koja se sastoji od tijela ventila, kugle, vretena i brtvila sjedišta. Kugla može biti u obliku plutajuće kugle (DN50 i niže) ili u obliku fiksne kugle (DN50 i više). Prolazni otvor kuglice odgovara unutarnjem promjeru cijevi, što rezultira skoro nultim otporom protoka kada je potpuno otvorena. Struktura stabljike protiv ispuhivanja sprječava da stabljika izleti van pod visokim pritiskom. Antistatički uređaj osigurava vodljivost između kugle i stabla, sprječavajući nakupljanje statičkog elektriciteta. Za kuglaste ventile s prirubnicom ASME s dostupnim ponudama, Shenchi pruža detaljne tablice tehničkih parametara kako bi kupcima olakšao točan odabir modela i proračun proračuna.
