Vodovodni spojevi s muškim i ženskim navojem
  • Vodovodni spojevi s muškim i ženskim navojemVodovodni spojevi s muškim i ženskim navojem

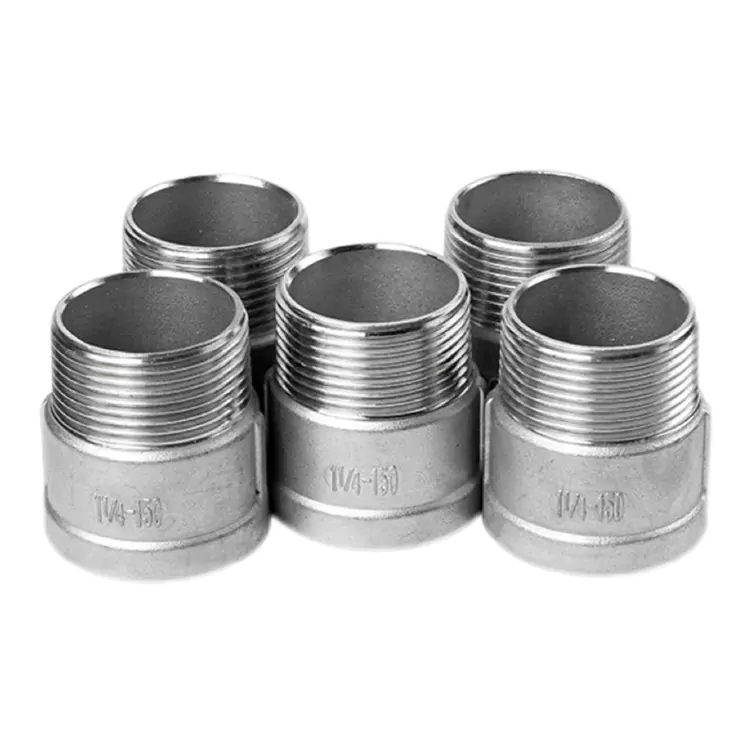

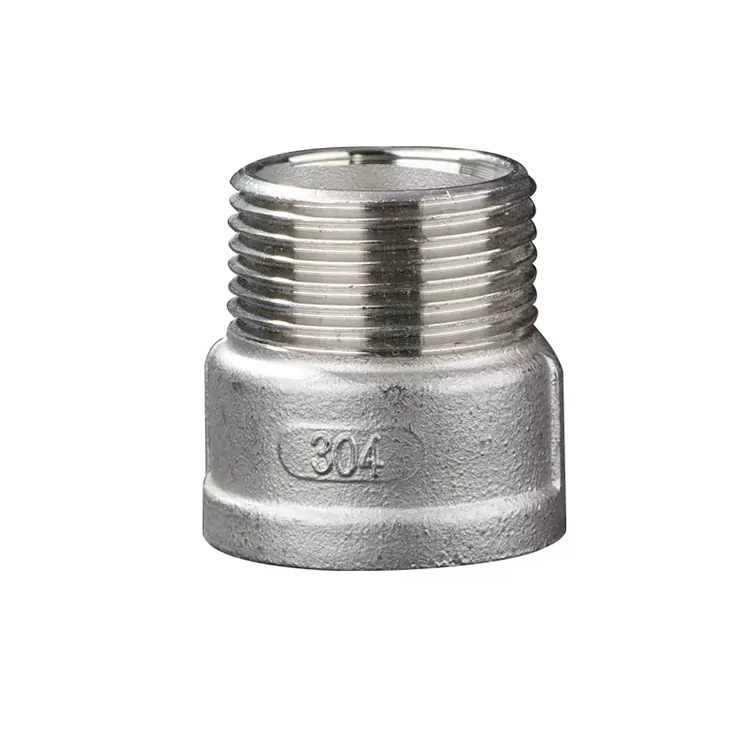

Vodovodni spojevi s muškim i ženskim navojem

Vodovodni spojevi s muškim i ženskim navojem bitne su komponente za spajanje cjevovoda, spajanje sustava pomoću zahvaćanja unutarnjih i vanjskih navoja. Kao profesionalni proizvođač u Kini, Shenchi se usredotočuje na rješenja za HVAC i vodovodne instalacije, nudeći isplative mogućnosti povezivanja na jednom mjestu za proširenje i promjenu smjera u inženjerskim projektima.

Koji se materijali koriste za izradu spojnica s muškim i ženskim navojem?


Shenchi proizvodi priključke s muškim i ženskim navojem koristeći pažljivo odabrane vrhunske materijale, uključujući mesing, nehrđajući čelik 304 i nehrđajući čelik 316L, kako bi zadovoljio različite radne uvjete. Među njima, nehrđajući čelik 316L nudi vrhunsku otpornost na koroziju, što ga čini posebno prikladnim za morsko okruženje ili aplikacije s jakim kiselinama/lužinama.

Vanjski navoji su precizno strojno obrađeni kako bi se osiguralo glatko i čvrsto zahvaćanje, omogućujući pouzdano produženje ili preusmjeravanje cijevi. Ovo osigurava dugoročno stabilan rad sustava za prijenos fluida u raznim industrijama.


Parametri proizvoda


Naziv proizvoda: Priključci s muškim i ženskim navojem za vodovod

Veličine: (1/8"–4") DN6–DN100

Nazivni tlak: PN16

Materijal kućišta: mesing, SUS304, SUS316L

Standardi: ANSI, BS, DIN, ISO, JIS

Navoji: NPT, BSP, BSPT, DIN itd.

Unutarnji metalni materijal: mesing, SUS304, SUS316L

Srednja temperatura: visoka, niska, srednja, ambijentalna

Način rada: Ručni

Brtve: EPDM

Vrsta veze: Navojna veza

Prikladno za: vodu, zrak, plin, ulje, tekućine itd.

Mjesto podrijetla: Kina

Uzorci: Napravite uzorke besplatno




Razlika između 304 i 316L materijala


Shenchi nudi opcije od nehrđajućeg čelika 304 i 316L, od kojih je svaka prilagođena različitim okruženjima:

· Nehrđajući čelik 304:

Najrašireniji materijal opće namjene, koji sadrži 18% kroma i 8% nikla. Pruža dobru otpornost na koroziju i pogodan je za kućne vodovodne sustave, pitku vodu i opće industrijske medije. Isplativo i idealno za većinu standardnih aplikacija.

· Nehrđajući čelik 316L:

Poboljšan molibdenom, nudi vrhunsku otpornost na kloridnu koroziju. Niskougljični sastav osigurava izvrsnu otpornost na koroziju čak i nakon zavarivanja. Idealan je za morsko okruženje, kemijska postrojenja i sustave bazena.

Općenito, 304 je dovoljan za standardna okruženja, dok se 316L preporučuje za visoko korozivne uvjete.


Scenariji primjene


Ovi vodoinstalaterski spojevi s muškim i ženskim navojem naširoko se koriste u raznim industrijama:

· HVAC sustavi: centralna klimatizacija, ventilokonvektori i razdjelne instalacije za učinkovitu cirkulaciju vode.

· Vodovod u zgradama: sustavi tople/hladne vode u kućanstvu i cjevovodi protupožarnih prskalica.

· Industrijska uporaba: kemijska postrojenja, proizvodne linije za preradu hrane i farmaceutske proizvode.

· Komunalno inženjerstvo: Vodoopskrbna postrojenja i postrojenja za pročišćavanje otpadnih voda.

· Brodogradnja: Brodogradnja i sustavi za desalinizaciju morske vode.

Njihove karakteristike lakog održavanja pojednostavljuju inspekciju i servisiranje, što ih visoko cijeni među inženjerskim stručnjacima.


Smjernice za instalaciju


Pravilna ugradnja osigurava optimalnu izvedbu i dug radni vijek:

· Provjera prije ugradnje: Provjerite jesu li navoji čisti i neoštećeni; uklonite ulje i ostatke.

· Omotavanje brtve: omotajte PTFE traku u smjeru kazaljke na satu oko muškog navoja (preporučuje se 3–5 okretaja).

· Metoda zatezanja: Prvo zategnite rukom, a zatim koristite ključ za dodatna 1-2 okretaja. Izbjegavajte pretjeranu silu kako biste spriječili oštećenje konca.

· Ispitivanje tlakom: Nakon ugradnje uvijek provedite ispitivanje tlakom kako biste provjerili ima li curenja. Ako dođe do curenja, smanjite tlak i ponovno provjerite brtvljenje.

Slijeđenje ovih koraka osigurava pouzdanu, dugoročnu izvedbu brtvljenja.


Nabava i usluge


Shenchi ne samo da isporučuje visokokvalitetne priključke s muškim i ženskim navojem, već pruža i sveobuhvatno iskustvo nabave:

· ODM/OEM prilagodba: podrška za nestandardne veličine, posebne niti, lasersko označavanje i prilagođeno pakiranje.

· Brz odgovor: snažna proizvodna sposobnost osigurava brzi obrt za prilagođene narudžbe.

· Stručna podrška: Tehničko vodstvo tijekom odabira, instalacije i primjene.

Za ponude s popustom ili upite o suradnji, slobodno nas kontaktirajte. Shenchi se raduje što će postati vaš dugoročni partner od povjerenja u rješenjima za povezivanje cjevovoda.
