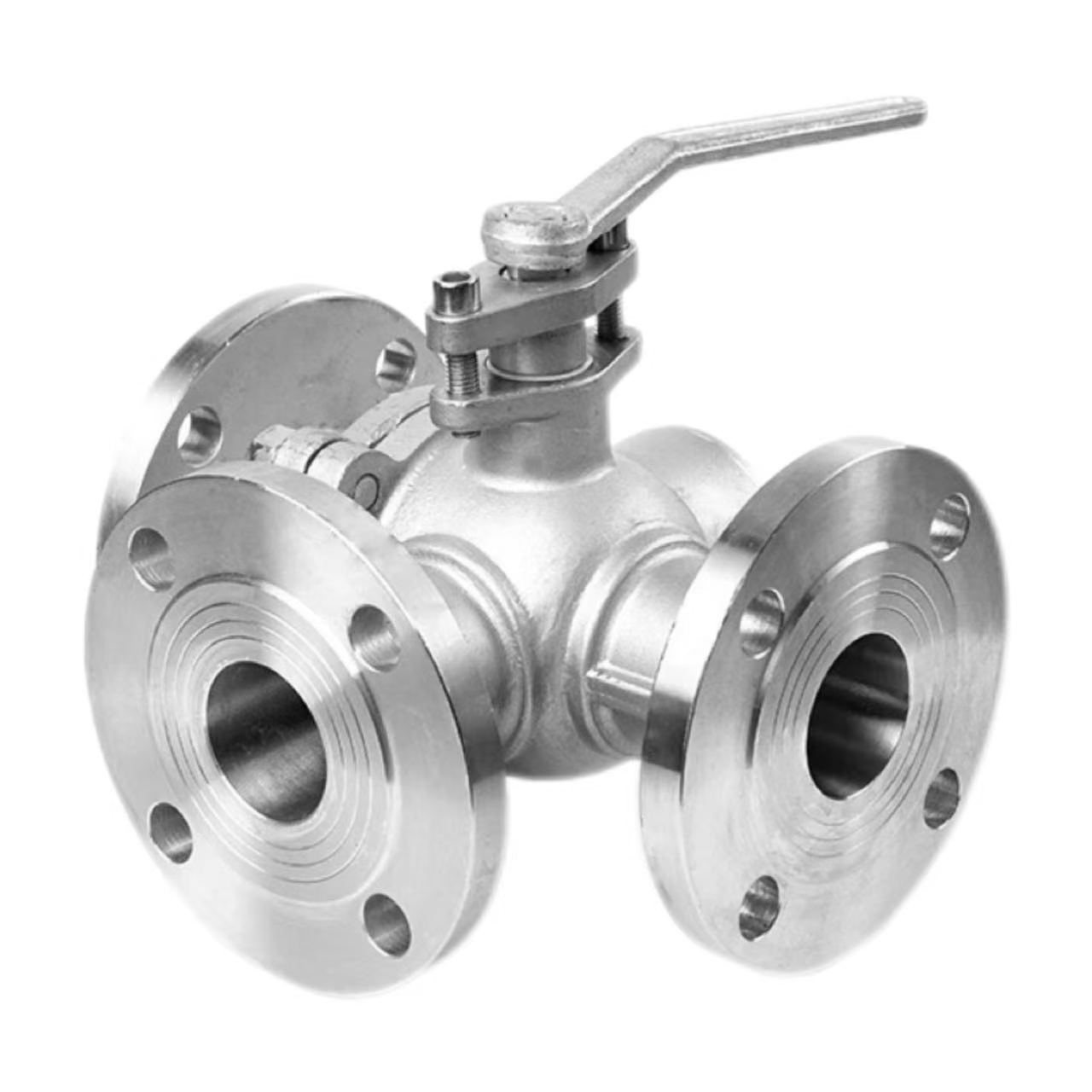

Kuglasti ventil s trosmjernom prirubnicom

Princip rada

Princip rada trosmjernog kuglastog ventila s prirubnicom tvornice Shenchi otpornog na koroziju temelji se na kanalima u obliku slova L ili T koji su urezani u kuglu. Kuglica je postavljena u središte tijela ventila i okreće se pomoću ručke. Kada se kuglica okreće, kanali se poravnavaju ili pomiču s različitim otvorima ventila, ostvarujući prebacivanje, spajanje ili razdvajanje smjera protoka medija.

Lopta u obliku slova L:

 Rotiranje za 90° omogućuje mediju prebacivanje s ulaza na bilo koji izlaz, prikladno za obrnute scenarije s jednim ulazom i dva izlaza ili dva ulaza i jednim izlazom, kao što je naizmjenično dovođenje tekućine u dva reaktora.

Lopta u obliku slova T:

Rotiranje za 180° omogućuje istovremeno spajanje sva tri priključka ili međusobno povezivanje bilo koja dva priključka, prikladno za miješanje dva medija i zatim izlaz (spajanje), ili dijeljenje jednog medija na dva izlaza (razdvajanje), kao što je u klimatizacijskim sustavima za miješanje tople i hladne vode.

Parametri proizvoda:

Naziv proizvoda: Trosmjerni kuglasti ventil s prirubnicom	Specifikacije: (1/8"-4") DN6-DN100
Nazivni tlak: PN16	Materijal kućišta: WCB, SUS304 (CF8), SUS316L (CF3M)
Standardi: ANSI, BS, DIN, ISO, JIS	Primjenjiva temperatura: -20 ℃ ~ +150 ℃ (standard), do +350 ℃ (visoka temperatura), do -196 ℃ (niska temperatura)
Unutarnji metalni materijal: WCB, SUS304 (CF8), SUS316L (CF3M)	Srednja temperatura: visoka temperatura, niska temperatura, srednja temperatura, normalna temperatura
Način rada: Ručni	Brtve: EPDM, PPL
Način spajanja: Prirubnički spoj	Primjene: voda, zrak, plin, ulje, tekućine itd.
Podrijetlo: Kina	Uzorak: dostupni uzorci

Prednosti prirubničke veze:

Shenchi 3-putni kuglasti ventili s prirubnicom koriste prirubničke spojeve. U usporedbi s navojnim spojevima, prirubnički spojevi nude veću otpornost na pritisak; ocjena PN16 može stabilno izdržati tlak od 1,6 MPa. Rastavljanje je praktično, olakšava redovitu inspekciju i održavanje cjevovoda. Osigurano je pouzdano brtvljenje; brtva prirubnice i vijci rade zajedno kako bi uklonili rizik od curenja. Prikladno za cjevovode velikog promjera; za promjere iznad DN50, gdje su navojni spojevi teški, prirubnice su standardni izbor. Shenchi, kineski proizvođač kuglastih ventila s trosmjernom prirubnicom, nudi prirubnice u skladu sa standardima ANSI, BS, DIN i JIS, zadovoljavajući potrebe globalnih kupaca.

Ključna točka instalacije 1: Poravnanje prirubnice

Poravnanje prirubnice Prilikom ugradnje Shenchi trosmjernog kuglastog ventila s prirubnicom, površine prirubnice moraju biti poravnate. Dvije prirubnice trebaju biti paralelne i koncentrične, s odstupanjem koje ne prelazi dopušteni raspon brtve prirubnice. Prisilno poravnavanje vijaka uzrokovat će deformaciju tijela ventila, utječući na rotaciju kugle i performanse brtvljenja. Nakon poravnanja, brtvu treba postaviti u sredinu i ne smije se pomaknuti. Kuglasti ventil s trosmjernom prirubnicom niske cijene ne znači nisku kvalitetu; Shenchi proizvodi nude visoku preciznost i lakšu ugradnju. Troputni kuglasti ventili s prirubnicom otporni na koroziju imaju završnu obradu površine prirubnice koja zadovoljava standarde, osiguravajući pouzdanije brtvljenje.

Druga točka ugradnje: Zatezanje vijaka

Vijci prirubnice moraju se zatezati dijagonalno u fazama. Primijenite zakretni moment postupno u 2-3 stupnja, slijedeći dijagonalni niz od 180°. Nemojte zategnuti jednu stranu odjednom, inače će neravnomjeran pritisak na brtvu stvoriti kanale za curenje. Zakretni moment vijka mora zadovoljavati standardne vrijednosti; pretjerano zatezanje će oštetiti prirubnicu ili vijke, dok će premalo zatezanje rezultirati nedovoljnim brtvljenjem. Tvornica kuglastog ventila s 3-smjernom prirubnicom Shenchi daje preporučenu tablicu zakretnog momenta na koju se mogu obratiti instalateri. Ove točke ugradnje ključne su za osiguravanje dugotrajnog rada ventila bez curenja; Molimo vas da se strogo pridržavate specifikacija.

Instalacijska točka 3: Potpora i čišćenje cjevovoda

Prije ugradnje, unutrašnjost cjevovoda mora se očistiti od troske od zavarivanja, željeznih strugotina, pijeska i drugih nečistoća. Strani predmeti koji ulaze u šupljinu ventila mogu ogrebati kuglu ili brtve, što dovodi do curenja. Cjevovod mora biti neovisno podržan; ventil ne smije nositi težinu cjevovoda. Kuglasti ventili s T-prirubnicom velikog promjera su teški; slijeganje cjevovoda može povući prirubnicu izvan središta, oštećujući brtvu. Kuglasti ventili s T-prirubnicom otporni na koroziju izrađeni su od materijala WCB, SUS304 ili SUS316L, s jezgrom ventila od bakra ili nehrđajućeg čelika. Nakon dovršetka ugradbenih točaka, ručka bi se trebala slobodno okretati bez zaglavljivanja; ventil je tada spreman za upotrebu.
