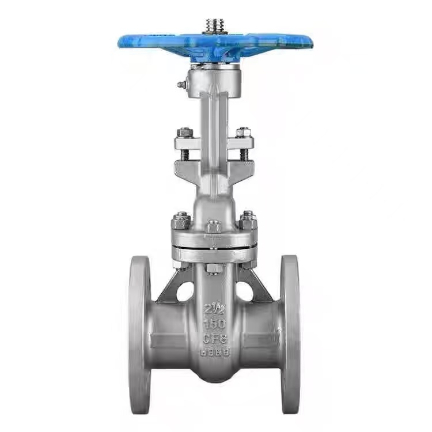

Američki standardni zasun s prirubnicom s dižućom osovinom

Princip rada ASME zasuna s prirubnicom s rastućim vretenom

Kada operater okreće ručni kotač, ručni kotač pokreće vreteno ventila na rotaciju. Trapezoidni navoj na gornjem kraju stabla ventila zahvaća maticu stabla ventila, pretvarajući rotacijsko gibanje u aksijalno linearno gibanje. Budući da su stablo ventila i zasun spojeni, stablo ventila će pokrenuti zasun da se dižu ili spuštaju zajedno.

Za otvaranje ventila okrenite kotačić suprotno od kazaljke na satu. Stablo ventila pokreće zasun da se pomiče prema gore u linearnom kretanju, uzrokujući da se zasun odvoji od sjedišta ventila. Kada se zasun podigne na visinu jednaku dvostrukom nazivnom promjeru ventila, prolaz tekućine je potpuno nesmetan, a ventil je u potpuno otvorenom položaju. Tijekom rada, ručni kotač se obično okreće u položaj u kojem se više ne može okretati, a zatim se okreće za pola kruga do jedan krug kako bi se postigao potpuno otvoren položaj, čime se sprječava blokiranje stabla ventila zbog promjena temperature.

Za zatvaranje ventila okrenite kotačić u smjeru kazaljke na satu. Stablo ventila pokreće zasun da se pomiče prema dolje u linearnom kretanju, uzrokujući da zasun pritisne sjedište ventila. Zakretni moment koji primjenjuje ručni kotač stvara prisilnu silu brtvljenja, a pritisak medija u cjevovodu također pritišće zasun na drugo sjedište ventila, stvarajući učinak samobrtvljenja. Ovo dvostruko djelovanje osigurava nulto curenje kada je zatvoren.

Osnovna karakteristika zasuna s dižućim vretenom je da se vreteno ventila diže i spušta sinkrono sa zasunom. Operateri mogu vizualno odrediti otvoreno/zatvoreno stanje ventila promatranjem duljine stabla ventila koja se proteže izvan poklopca ventila—što se stablo dulje proteže, to je ventil širi; kada je vreteno potpuno uvučeno, ventil je zatvoren.

Osobito je važno napomenuti da se ASME (američki standard) zasuni s prirubnicom s rastućim vretenom mogu koristiti samo u potpuno otvorenim ili potpuno zatvorenim položajima i ne mogu se koristiti kao regulacijski ventili. Ako se ostavi u djelomično otvorenom položaju dulje vrijeme, medij koji teče velikom brzinom nagrizat će brtvene površine, uzrokujući habanje vrata i sjedišta, što u konačnici dovodi do curenja ventila. Nadalje, medij može teći s bilo koje strane zasuna u bilo kojem smjeru, eliminirajući potrebu za razmatranjem smjera protoka tijekom instalacije i olakšavajući raspored mjesta.

Parametri proizvoda

Otpornost na visoke temperature i visoki tlak

Shenchi ASME standardni zasuni s prirubnicom s rastućim vretenom mogu se pohvaliti dvjema ključnim prednostima izvedbe: otpornošću na visoke temperature i otpornošću na visoki tlak. WCB materijal može izdržati temperature do 425 ℃, dok je nehrđajući čelik prikladan za širi raspon temperatura. Oznaka tlaka klase 150, radni tlak doseže 1,9 MPa na sobnoj temperaturi, premašujući standard PN16. Brtve su dostupne u PPL otpornim na visoke temperature ili EPDM tipovima otpornim na vodu. Proizveden u Kini, Shenchi provodi sveobuhvatnu kontrolu kvalitete od sirovina do gotovih proizvoda, osiguravajući dugoročno stabilan rad u uvjetima visoke temperature i visokog tlaka.

Pouzdana izvedba visokog tlaka premašuje standarde klase 150

Shenchijev ASME B16.10 standardni zasun s prirubnicom s rastućim vretenom može se pohvaliti pouzdanom otpornošću na visoki tlak. Prirubnički spoj u skladu je sa standardima ASME B16.10, s ravnomjerno zategnutim vijcima i ravnomjernom raspodjelom pritiska na brtvama. Oznaka klase 150 nudi radni tlak od 1,9 MPa na sobnoj temperaturi, s velikom izmjerenom marginom tlaka. Debljina stijenke kućišta ventila dizajnirana je prema ASME standardima, premašujući nacionalne standarde za povećanu sigurnost. Shenchi nudi diskontirane ASME standardne zasune s prirubnicom s rastućom osovinom; masovne kupnje ispunjavaju uvjete za popuste i osiguravaju dugoročno stabilan rad u uvjetima visokog tlaka.

Izravna tvornička nabava i podrška za prilagodbu OEM-a

Shenchi, kao dobavljač ASME (American Standard) zasuna s prirubnicom s rastućim vretenom, nudi usluge izrade uzoraka. Nudimo snižene ASME zasune s prirubnicom s rastućim vretenom po transparentnim tvorničkim cijenama, eliminirajući povećanje posrednika. Podržavamo ODM i OEM prilagodbu; materijali, promjeri, standardi prirubnica i metode rada mogu se prilagoditi vašim potrebama. Naši ASME zasuni s prirubnicom s rastućom osovinom jednostavni su za održavanje, s jednostavnom strukturom i niskim troškovima održavanja. Proizvedeni u Kini, zasuni Shenchi ASME s prirubnicom s rastućom osovinom pouzdane su kvalitete i imaju stabilna vremena isporuke. Globalni kupci mogu kontaktirati Shenchi za detaljne tehničke parametre i najnovije povlaštene ponude.
