Moderni spoj cjevovoda mora učiniti više od jednostavnog spajanja dvije cijevi. Mora zadržati cjelovitost brtvljenja, izdržati kretanje i pritisak, odgovarati odabranom materijalu cijevi i ostati praktičan tijekom instalacije. APriključak cijevi za utiskivanjepostiže spoj kontroliranim mehaničkim prešanjem, a ne narezivanjem navoja, lemljenjem ili zavarivanjem. Ovaj vodič objašnjava kako spoj funkcionira, zašto je geometrija brtvljenja važna, kako odabrati materijale i profile, koji koraci ugradnje zaslužuju pozornost i koje uvjete primjene treba pregledati prije specificiranja kompletnog sustava cjevovoda.
Sadržaj
Odaberite odjeljak da biste skočili izravno na njega- 1. Što čini tehnologiju povezivanja medija drugačijom?
- 2. Kako je strukturiran zglob?
- 3. Zašto je sustav brtvljenja bitan?
- 4. Koji materijali odgovaraju različitim uvjetima cjevovoda?
- 5. Gdje se koriste ove veze?
- 6. Kako odabrati fiting?
- 7. Kako treba kontrolirati instalaciju?
- 8. Koje pogreške pri instalaciji treba izbjegavati?
- 9. Kako se može provjeriti kvaliteta spoja?
- 10. Kakvo je spajanje medija u usporedbi s drugim metodama?
- 11. Što treba sadržavati specifikacija projekta?
- 12. Često postavljana pitanja
Što čini tehnologiju povezivanja medija drugačijom?
Prešani spoj mijenja način sastavljanja sustava cijevi jer se spoj formira mehanički na mjestu ugradnje. Cijev se umetne u pripremljeni fiting, alat se postavi preko označene zone prešanja, a fiting se sabije u željenu geometriju. Rezultat ne ovisi o plamenu, rastaljenom punilu ili otvrdnjavajućem ljepilu.
Osnovno načelo je jednostavno, ali inženjering iza spoja je precizniji nego što vizualni proces sugerira. Spojnica mora imati pravi unutarnji profil, brtva mora sjediti u predviđenom položaju, cijev mora doseći točnu dubinu umetanja, a alat za prešanje i profil čeljusti moraju odgovarati sustavu. Prešani spoj je stoga cjelovit sustav, a ne spoj koji se može nasumično spojiti s bilo kojim alatom.
Ovaj pristup je posebno koristan kada projekt treba ponovljivu montažu s ograničenim toplinskim smetnjama. Referentni vodič tvrtke Euro Inox opisuje prešano spajanje kao mehanički proces u kojem se fiting sabija odgovarajućim alatom, uz hidrauličku nepropusnost postignutu sustavom brtvljenja O-prstena. Isti vodič napominje da čeljusti alata moraju biti kompatibilne s geometrijom ugradnje.
Zašto izostanak zavarivanja mijenja praksu ugradnje
Tradicionalni zavareni ili lemljeni spojevi zahtijevaju upravljanje toplinom, kontrolu operatera i dodatnu pozornost oko zapaljivih materijala. Prešanje se odvija na sobnoj temperaturi. To olakšava rad u napučenim zgradama, područjima za rekonstrukciju, sobama s opremom i mjestima gdje otvoreni plamen nije poželjan.
Praktična korist nije samo brzina. Ponovljivi mehanički proces može smanjiti broj varijabli koje utječu na gotovi spoj. Nakon što tehničari razumiju sustav i koriste odobrenu opremu, redoslijed spajanja postaje lakše standardizirati u ponovljenim instalacijama.
Zašto je važna geometrija veze
Svaki profil za pristajanje stvara definirani uzorak kompresije. Taj uzorak određuje kako se cijev zadržava i kako se brtveni element sabija. Različiti proizvođači mogu koristiti različite geometrije profila, tako da alat dizajniran za jedan sustav ne treba automatski smatrati kompatibilnim s drugim.
Za rad na specifikaciji, ispravno pitanje stoga nije samo "Koja veličina ugradnje je potrebna?" ali i "Koji je potpuni sustav spajanja odobren za ovu cijev, brtvu, alat, klasu tlaka i primjenu?"
Kako je strukturiran zglob?
Razumijevanje unutarnjeg rasporeda pomaže objasniti zašto prešani spojevi mogu ostati stabilni nakon uklanjanja alata za ugradnju. Vidljivi spoj je samo jedan dio spoja. Kraj cijevi, utičnica spojnice, utor za brtvljenje, O-prsten, prešana kontura i potporna stijenka cijevi doprinose gotovom spoju.
Kraj cijevi
Cijev se mora rezati, pripremiti i umetnuti na zadanu dubinu bez oštećenja površine ili deformiranja kraja.
Zona brtvljenja
O-prsten ili odobrena brtva zauzima definirani utor i odabran je zbog kompatibilnosti s transportiranim medijem.
Pritisnite Zonu
Alat komprimira tijelo spojnice na određenom mjestu i oblikuje geometriju mehaničkog zaključavanja.
Uloga priključne utičnice
Utičnica mora glatko prihvatiti cijev, zadržavajući predviđeni odnos između stijenke cijevi i brtvenog elementa. Njegove dimenzije, dubina umetanja i stanje unutarnje površine utječu na spoj. Okov izvana može izgledati ispravno, dok je iznutra potrebno pažljivo pregledati.
Uloga lule
Cijev nije pasivna komponenta. Njegov vanjski promjer, debljina stijenke, svojstva materijala, okruglost i stanje površine utječu na ponašanje spoja tijekom prešanja. Rezanje neprikladnom metodom može ostaviti neravnine, oštre rubove ili izobličenja koja ometaju umetanje i brtvljenje.
Uloga alata za prešu
Profesionalni alat za prešanje kontrolirano deformira spoj. Čeljust mora odgovarati profilu namještanja, a alat treba održavati prema uputama za uporabu. Ispravan alat ne samo da jače stišće vezu; proizvodi željenu geometriju.
Ta je razlika važna. Prekomjerna sila, nepravilan oblik čeljusti ili loše održavan alat mogu proizvesti spoj koji izgleda pritisnuto, ali ne odgovara dizajniranom profilu. Dobra instalacijska praksa stoga tretira alat kao dio projektiranog priključnog sustava.
Zašto je sustav brtvljenja bitan?
Brtveni element jedna je od najvažnijih komponenti u prešanom spoju jer mehaničko zaključavanje i fluidno brtvljenje obavljaju različite funkcije. Tijelo fitinga zadržava cijev, dok brtveni element zatvara mikroskopski put između spojnih površina.
Kompatibilnost materijala treba uzeti u obzir iz perspektive stvarnog radnog medija, temperature, tlaka, procesa čišćenja i očekivanog radnog okruženja. Masa za brtvljenje koja dobro funkcionira s vodom nije automatski prikladna za svaku kemikaliju, gorivo, plin ili procesnu tekućinu.
Euro Inox napominje da se za različite medije koriste različiti materijali za brtvene prstene i da materijal za brtvljenje treba biti otporan na medij koji se prenosi. Ovo potvrđuje praktično pravilo specifikacije: nikad ne birajte brtvu neovisno o primjeni.
Što se događa kada je brtva loše postavljena?
Iskrivljena ili pomaknuta brtva može stvoriti neravnomjeran uzorak kontakta. Priključak može i dalje izgledati normalno izvana, ali spoj za brtvljenje možda neće biti ujednačen. Zbog toga je vizualna provjera prije prešanja važna, posebno kod instalacija koje se ponavljaju gdje tehničari mogu brzo prijeći s jednog spoja na drugi.
Zašto sustavi identifikacije pečata mogu pomoći
Neki sustavi spajanja koriste vizualno kodiranje kako bi instalaterima pomogli identificirati željenu kategoriju brtvila. Točno kodiranje razlikuje se među proizvođačima. U praksi, jasna identifikacija može smanjiti pogreške pri odabiru kada je na istom projektu prisutno nekoliko materijala za brtvljenje ili usluga.
Koji materijali odgovaraju različitim uvjetima cjevovoda?
Odabir materijala treba započeti s radnim okruženjem, a ne samim izgledom. Spojnicu, cijev i brtveni element treba ocijeniti kao kompatibilan sustav. Izloženost koroziji, kemijski sastav tekućine, mehaničko opterećenje, okolina instalacije i temperatura utječu na odgovarajući izbor.
Nehrđajući čelik za zahtjevna fluidna okruženja
Nehrđajući čelik često se povezuje s prešanim cjevovodima jer kombinira mogućnost oblikovanja s otpornošću na koroziju. Može se koristiti u mnogim vodovodnim, grijaćim, procesnim i plinskim primjenama kada su odabrani stupanj i cijeli sustav prikladni za uvjete upotrebe.
Njegova otpornost na koroziju može biti osobito korisna u primjenama gdje je važna unutarnja čistoća, dugoročna stabilnost površine ili izloženost vlažnom okruženju. Međutim, "nehrđajući čelik" ne treba tretirati kao jednu univerzalnu vrstu. Još treba uzeti u obzir sastav legure i stvarno fluidno okruženje.
Uobičajene grupe materijala
| Grupa materijala | Tipične karakteristike | Razmatranja primjene | Specifikacija Fokus |
|---|---|---|---|
| Nehrđajući čelik | Otporan na koroziju, izdržljiv, pogodan za kontroliranu prešanje | Voda, grijanje, procesne usluge, odabrani plinski i industrijski sustavi | Vrsta, srednja kompatibilnost, tlak, temperatura, stanje površine |
| Bakar | Dobra sposobnost oblikovanja i ustaljena upotreba u vodovodnim sustavima | Voda, grijanje, HVAC i kompatibilni uvjeti usluge | Standard cijevi, spojni profil, odabir brtve, alat za spajanje |
| Ugljični čelik | Čvrsta metalna konstrukcija sa površinskom zaštitom ovisnom o sustavu | Grijanje, sustavi zatvorene petlje, odabrane industrijske usluge | Zaštita od korozije, debljina stijenke, stanje premaza, srednje |
| Kompozitne ili specijalizirane cijevi | Konstrukcija specifična za primjenu s različitim zahtjevima za spajanje | Odabrani sustavi građenja i prijenosa fluida | Kompatibilnost cijevi, način umetanja, brtva i odobreni alat |
Sama grupa materijala ne definira prikladnost usluge. Kompletan priključni sustav uvijek uskladite s projektnim uvjetima i važećim tehničkim zahtjevima.
Korisna specifikacija trebala bi identificirati materijal cijevi, materijal spojnica, materijal za brtvljenje, spojni profil, nazivni promjer, zahtjev za tlakom, raspon temperature i primjenjivi standard. Ostavljanje jednog od ovih nedefiniranih može stvoriti nejasnoće kasnije tijekom kupnje ili instalacije.
Gdje se koriste ove veze?
Prešani spojevi nisu ograničeni na jednu građevinsku uslugu. Tehnika može podržati mnoge fluidne i plinske sustave kada je odabrani proizvod odobren za primjenu. Središnja odluka uvijek je kompatibilnost usluge, a ne vizualna sličnost opreme.
- Domaća voda:Koristi se za distribuciju tople i hladne vode gdje je cijeli sustav cijevi i fitinga prikladan za predviđenu uslugu vode.
- HVAC:Korisno za grijanje, hlađenje i srodne cirkulacijske vodove gdje tlak, temperatura i uvjeti tekućine spadaju u kategoriju sustava.
- Procesna voda:Može podržavati industrijsku cirkulaciju ili komunalne vodove kada su procijenjeni zahtjevi kompatibilnosti materijala i čistoće.
- Komprimirani zrak:Odgovarajući sustavi mogu osigurati ponovljive mehaničke spojeve za distribucijske mreže zraka.
- Plinski servis:Trebaju se koristiti samo sustavi posebno odobreni za relevantnu primjenu plina, s ispravnom brtvom, cijevima, alatom i postupkom ugradnje.
- Odvodnja:Određeni metalni prešani sustavi koriste se u konfiguracijama odvodnje, ovisno o dizajnu sustava i zahtjevima za povezivanje.
- Specijalne industrijske linije:Odabrani sustavi mogu se primijeniti na dodatne tekućine ili plinove kada se potvrde kemijska kompatibilnost i zahtjevi za tlakom.
Industrijske smjernice identificiraju vodovod, grijanje, procesnu vodu, hladnu vodu, odvodnju, plinovita goriva, komprimirani zrak i druge specijalizirane usluge kao područja primjene za sustave prešanih spojeva od nehrđajućeg čelika, pri čemu prikladnost ovisi o specifičnom dizajnu i uvjetima rada.
Zašto bi klasifikacija primjene trebala biti prije odabira proizvoda
Dvije armature iste nazivne veličine mogu zahtijevati različite brtve, nazivne tlakove ili puteve odobrenja, ovisno o mediju. Priključak za vodu i priključak za plin mogu izvana izgledati gotovo identično dok zahtijevaju različite komponente i kontrole instalacije.
Za inženjerske timove ispravan tijek rada je stoga prvo aplikacija, zatim sustav, a treće komponente. Time se sprječava uobičajena pogreška: odabir armature samo zato što njezine dimenzije izgledaju kompatibilne.
Kako odabrati fiting?
Odabir postaje mnogo lakši kada se specifikacija razbije na niz mjerljivih zahtjeva. Umjesto da počnete s fotografijom proizvoda, počnite s uvjetima cjevovoda i krenite prema komponenti.
- Definirajte medij:Odredite prenosi li linija pitku vodu, vodu za grijanje, rashlađenu vodu, komprimirani zrak, plin, procesnu tekućinu ili neki drugi medij.
- Definirajte radnu omotnicu:Zabilježite normalnu i maksimalnu temperaturu, radni tlak i sve prolazne uvjete koji bi mogli utjecati na spoj.
- Potvrdite dimenzije cijevi:Provjerite nominalnu veličinu, stvarni vanjski promjer, debljinu stjenke i toleranciju dimenzija.
- Uskladite materijal za postavljanje:Odaberite materijal koji može tolerirati radno okruženje i vanjske uvjete izloženosti.
- Odaberite pečat:Potvrdite kompatibilnost s transportiranim medijem i temperaturnim rasponom.
- Potvrdite profil veze:Provjerite jesu li profil za ugradnju i prešana čeljust odobrena kombinacija.
- Provjerite sučelja povezivanja:Provjerite koristi li sustav prešanje do prešanja, prešanje do navoja, prešanje do ventila ili neki drugi prijelazni raspored.
- Provjerite standarde i odobrenja:Uskladite sustav sa standardima koje zahtijeva odredišno tržište, građevinski kodeks ili specifikacija projekta.
Primjer raspona specifikacije proizvoda
Jedan komercijalno izlistan asortiman nehrđajućeg čelika u ovoj kategoriji pokriva veličine od 1/8 inča do 4 inča, što je ekvivalentno DN6 do DN100, s navedenim rasponom radne temperature od -20°C do 120°C i nazivnim tlakom od PN16. Iste informacije o proizvodu navode poravnanje prema ANSI, BS, DIN, ISO i JIS zajedno s opcijama navoja NPT, BSP, BSPT i DIN. Ove brojke su specifične za proizvod i ne bi se trebale generalizirati za svaki sustav prešanih cjevovoda.
Ta je razlika bitna jer ista nominalna dimenzija ne jamči istu sposobnost usluge. Armatura naznačena za jedan raspon tlaka ili temperature možda neće biti prikladna kada se uvjeti sustava promijene. Objavljene specifikacije stoga treba čitati kao granice identificirane serije proizvoda, a ne kao univerzalne vrijednosti za tehnologiju.

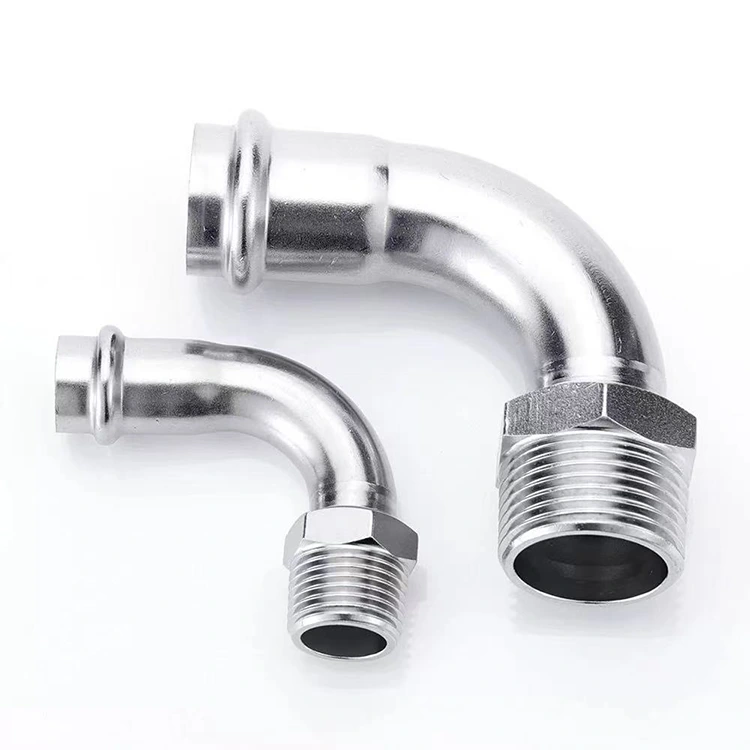

Odabir između spojke, koljena, T-račve, reduktora i poklopca
Oblik priključka treba odražavati funkciju koju zahtijeva cjevovod. Ravna spojnica povezuje poravnate dijelove cijevi. Lakat mijenja smjer. Tee stvara granu. Reduktor prelazi između različitih promjera. Čep zatvara kraj cijevi. Posebni adapteri mogu kombinirati nekoliko funkcija, kao što je promjena smjera i vrste veze.
Korištenje ispravne geometrije smanjuje nepotrebnu složenost usmjeravanja. Također olakšava pregled sustava jer svaka komponenta ima jasnu ulogu u mreži.
Kako treba kontrolirati instalaciju?
Dobra instalacija je točka u kojoj inženjerski dizajn postaje stvarna zajednička izvedba. Čak i pravilno specificirani fiting ne može raditi kako treba ako je kraj cijevi oštećen, dubina umetanja je pogrešna ili alat za prešanje nije usklađen.
Mjerite i izrežite
Odrežite cijev pravokutno i održavajte čistim, neiskrivljenim krajem pogodnim za umetanje.
Pripremite kraj
Uklonite neravnine i pregledajte površinu kako se brtveni element ne bi oštetio tijekom umetanja.
Označite dubinu
Upotrijebite specificiranu metodu dubine umetanja kako biste ispravno sjedište učinili vidljivim prije pritiskanja.
Umetnite cijev
Gurnite cijev u priključak dok ne dosegne željeni položaj bez nametanja neprikladnog spoja.
Pozicionirajte alat
Koristite odobrenu čeljust ili profil i postavite ga na mjesto preše koje je odredio proizvođač.
Dovršite tisak
Izvršite cijeli ciklus prešanja i pregledajte gotov spoj prije prelaska na sljedeći spoj.
Zašto priprema zaslužuje toliko pažnje koliko i presing
Primamljivo je promatrati presing kao kritičan trenutak, a sve prije njega kao rutinu. U praksi priprema cijevi ima izravan učinak na spoj brtvljenja. Čip može ostrugati brtveni element. Cijev koja nije okrugla može otežati umetanje. Onečišćena površina može ometati predviđeno stanje sjedenja.
Iz tog razloga, robusna procedura na gradilištu često uključuje inspekciju rezova, skidanje srha, inspekciju brtve, potvrdu dubine umetanja, inspekciju alata i konačnu provjeru spojeva.
Kompatibilnost alata nije izborna
Alati za prešanje i čeljusti izrađeni su oko specifičnih spojnih profila. Euro Inox posebno napominje da izmjenjive čeljusti električnih alata moraju biti odobrene od strane proizvođača priključka jer se komprimirana geometrija može razlikovati od sustava do sustava.
Ovo je jedna od najvažnijih kontrola instalacije za izvođače koji rade s više robnih marki ili obiteljima opreme. Alati sličnog izgleda ne stvaraju automatski identičnu geometriju prešanja.
Koje pogreške pri instalaciji treba izbjegavati?
Najčešći problemi nisu uzrokovani misterioznom slabošću u principu povezivanja. Dolaze zbog malih odstupanja u pripremi, kompatibilnosti ili kontroli procesa.
- Pogrešna kombinacija fitinga i cijevi:Korištenje dimenzije koja se čini sličnom, ali ne pripada istom odobrenom sustavu može ugroziti pristajanje i brtvljenje.
- Neispravan pečat:Odabir brtve isključivo prema veličini uz zanemarivanje transportnog medija može stvoriti problem kompatibilnosti.
- Oštećeni kraj cijevi:Neravnine, ogrebotine, izobličenje ili onečišćenje mogu ometati umetanje i brtvljenje.
- Nedovoljna dubina umetanja:Cijev koja se kratko zaustavlja ne smije zauzeti predviđene mehaničke i brtvene zone.
- Pogrešna press čeljust:Vizualno slična čeljust ipak može proizvesti pogrešan profil deformacije.
- Nepotpuni ciklus tiska:Alat mora dovršiti navedeni slijed prešanja umjesto da se prerano zaustavi.
- Preskakanje pregleda:Vezi koja nije odmah provjerena kasnije je teže ući u trag ako se problem otkrije tijekom testiranja.
- Miješanje nekompatibilnih sustava:Kombiniranje komponenti iz različitih obitelji spojeva bez izričitog odobrenja stvara nesigurnost oko dimenzija, profila, brtvi i alata.
Zašto "izgleda pritisnuto" nije dovoljno
Dovršenu vezu treba procijeniti prema postupku instalacije, a ne samo prema vizualnom izgledu. Značajke označavanja ili pregleda, ispravan položaj cijevi, ispravan profil prešanja i rezultati tlačnog ispitivanja pružaju korisnije dokaze od jednostavnog pogleda na tijelo fitinga.
Za projekte koji se ponavljaju, standardizirani zapisi inspekcije također mogu pomoći u prepoznavanju obrazaca. Ako nekoliko spojeva pokazuje isto odstupanje, problem se može odnositi na postavku alata, redoslijed rukovatelja, seriju komponenti ili metodu pripreme, a ne jedan izolirani spoj.
Kako se može provjeriti kvaliteta spoja?
Provjera bi se trebala odvijati na više od jedne razine. Prva razina je pregled komponenti prije montaže. Drugi je vizualni i dimenzijski pregled odmah nakon prešanja. Treći je testiranje na razini sustava pod uvjetima koje zahtijeva specifikacija projekta.
| Faza inspekcije | Što provjeriti | Zašto je važno | Tipični zapis |
|---|---|---|---|
| Prije skupštine | Veličina cijevi, tip priključka, brtva, stanje površine | Sprječava ulazak nekompatibilnih komponenti u redoslijed instalacije | Provjera materijala i serije |
| Tijekom Skupštine | Dubina umetanja, profil alata, poravnanje | Potvrđuje da veza počinje od predviđene geometrije | Popis za provjeru instalacije |
| Nakon pritiskanja | Profil preše, položaj cijevi, vidljiva deformacija, označavanje | Pruža neposredan dokaz da je zglob slijedio proces | Zapisnik o vizualnom pregledu |
| Testiranje sustava | Ispitivanje tlaka ili curenja koje zahtijeva projekt | Provjerava dovršenu mrežu radije nego pojedinačni spoj u izolaciji | Izvješće o ispitivanju |
Tvornička inspekcija i testiranje na licu mjesta imaju različite svrhe. Proizvedene komponente mogu se ispitati prije otpreme, dok dovršena mreža cjevovoda i dalje zahtijeva odgovarajuće postupke inspekcije instalacije i puštanja u pogon.
Tvornička kvaliteta i kvaliteta na gradilištu različite su kontrole
Tvornička inspekcija potvrđuje da proizvedene komponente zadovoljavaju definirane proizvodne zahtjeve. Testiranje na gradilištu potvrđuje da se instalirana mreža ponaša ispravno nakon rezanja, usmjeravanja, prešanja, postavljanja potpore i puštanja u pogon. Oba su sloja važna jer instalacija uvodi varijable koje ne postoje u tvornici.
Kako se spajanje medija može usporediti s drugim metodama?
Nijedan način povezivanja nije automatski prikladan za svaki cjevovod. Pravi izbor ovisi o materijalu, uvjetima rada, zahtjevima koda, dostupnim alatima, okruženju instalacije i potrebnoj strategiji održavanja.
| Način povezivanja | Načelo spajanja | Razmatranja instalacije | Tipična pitanja o odabiru |
|---|---|---|---|
| Pritisnite Pridruživanje | Mehanička deformacija brtvenim elementom | Zahtijeva kompatibilan alat za prešanje i kontroliranu pripremu | Jesu li cijev, brtva, fiting i čeljust usklađeni sustav? |
| Navojna veza | Isprepletene niti stvaraju mehaničko sučelje | Zahtijeva ispravnu praksu narezivanja navoja, zatezanja i brtvljenja | Jesu li navoj standardni i brtvilo prikladni za uslugu? |
| Lemljeni spoj | Dodatni metal spaja pripremljene površine toplinom | Zahtijeva kontrolirano zagrijavanje i odgovarajuće sigurnosne mjere | Je li toplina prihvatljiva u okruženju instalacije? |
| Zavareni spoj | Trajni metalurški spoj nastao zavarivanjem | Zahtijeva kontrolu postupka zavarivanja i kvalificiranu praksu gdje je primjenjivo | Opravdava li primjena zavareni sustav? |
| Spajanje ljepilom | Kemijska veza između kompatibilnih površina | Zahtijeva kompatibilne materijale, pripremu i uvjete stvrdnjavanja | Jesu li razdoblje stvrdnjavanja i kemijska kompatibilnost odgovarajući? |
Praktična lekcija nije da jedna metoda treba zamijeniti svaku drugu. Umjesto toga, tehnologiju spajanja treba odabrati u skladu sa stvarnim ograničenjima sustava cjevovoda.
Što treba sadržavati specifikacija projekta?
Jasna specifikacija sprječava da se veza svede na jednostavan zahtjev za nazivom proizvoda. Za nabavu, inženjerski pregled i instalaciju, najkorisniji dokument povezuje armaturu s njezinom radnom okolinom.
- Primjena:Identificirajte uslugu kao što je kućna voda, HVAC, procesna tekućina, komprimirani zrak ili druga odobrena primjena.
- Detalji cijevi:Navedite materijal, nazivnu veličinu, vanjski promjer, debljinu stijenke i primjenjivi standard dimenzija.
- Detalji ugradnje:Navedite spojnicu, koljeno, T-račvu, reduktor, kapu, adapter ili drugu potrebnu geometriju.
- Detalji brtve:Definirajte materijal brtve i zahtjeve kompatibilnosti usluge.
- Radni uvjeti:Uključite radni tlak, temperaturu, karakteristike tekućine i sve nenormalne radne uvjete koje je potrebno pregledati.
- Profil veze:Odredite potrebni profil preše i odobreni raspored alata.
- Sučelje niti:Gdje je primjenjivo, definirajte NPT, BSP, BSPT, DIN ili neki drugi zahtijevani oblik navoja.
- Standardi:Navedite potrebne međunarodne, regionalne ili tehničke standarde specifične za projekt.
- Testiranje:Definirajte točke pregleda i postupak konačnog ispitivanja tlaka ili nepropusnosti.
- Sljedivost:Zabilježite informacije o seriji, materijalu ili identifikaciju gdje to zahtijevaju procedure projekta.
Zašto standardizacija pomaže projektima u više faza
Veliki projekti cjevovoda često uključuju inženjering, nabavu, skladištenje, instalaciju, inspekciju i puštanje u rad. Svaka faza može uvesti drugačije tumačenje istog opisa proizvoda. Strukturirana specifikacija održava bitne tehničke informacije vidljivima tijekom cijelog procesa.
Također pomaže kada projekt uključuje nekoliko odgovarajućih geometrija. Umjesto rukovanja svakim koljenom, T-komponentom, spojnicom i adapterom kao nepovezanom stavkom, tim može jednom definirati sustav povezivanja i zatim dokumentirati pojedinačne komponente unutar tog okvira.
Kako treba pregledati informacije o proizvodu
U objavljenim specifikacijama treba provjeriti raspon veličina, temperaturna ograničenja, nazivni tlak, materijal, mogućnosti brtvljenja, spojni profil i kompatibilnost navoja. Ako je aplikacija blizu objavljenog ograničenja, tehnički pregled trebao bi potvrditi je li odabrana konfiguracija prikladna, a ne oslanjati se na generički opis kategorije.
Što čini sustav cjevovoda za prešu pouzdanim?
Pouzdanost proizlazi iz interakcije nekoliko kontroliranih elemenata, a ne iz samog tijela ugradnje. Trajna instalacija cjevovoda obično je rezultat kompatibilnih materijala, točnih dimenzija, prikladnih brtvenih komponenti, odobrenog alata, disciplinirane instalacije i dokumentiranog testiranja.
Najkorisniji način razmišljanja o pouzdanosti je kao lanac. Ako je svaka veza kontrolirana, veza se ponaša predvidljivo. Ako se jedna poveznica zanemari, vizualna jednostavnost procesa tiska može sakriti tehnički problem.
Zato najbolji postupci ugradnje nisu nužno i najduži. Oni su ti koji identificiraju nekoliko varijabli koje istinski kontroliraju rad zgloba i čine te varijable tehničarima lakima za provjeru.
Kako sustavno pristupiti rješavanju problema?
Kada se spoj cjevovoda ne ponaša prema očekivanjima, istraživanje bi se trebalo pomaknuti s jednostavnih provjera instalacije prema širim uvjetima sustava. Nasumična zamjena komponenti može otežati ulaženje u trag problemu.
Počnite s redoslijedom povezivanja
Provjerite je li korištena ispravna cijev, odgovara li fiting dimenziji cijevi, je li brtva ispravna i neoštećena te je li cijev dosegla potrebnu dubinu umetanja. Zatim provjerite odgovaraju li alat za prešanje i čeljust profilu ugradnje.
Zatim provjerite uvjete prijave
Pregledajte stvarni medij, tlak, temperaturu i izloženost okoliša. Spoj dizajniran za jednu uslugu možda neće biti prikladan za drugu čak i kada su ugradne dimenzije identične.
Na kraju provjerite cijelu mrežu
Oslonci cjevovoda, pomicanje, vibracije, ograničenja usmjeravanja, toplinska ekspanzija i susjedne komponente mogu utjecati na vezu nakon instalacije. Rješavanje problema je stoga učinkovitije kada se armatura procjenjuje kao dio cjelokupnog cjevovodnog sustava.
Često postavljana pitanja
Koji je osnovni princip spoja prešanih cijevi?
Cijev se umetne u fiting koji sadrži brtveni element, a namjenski alat mehanički sabija fiting oko cijevi. Rezultirajući spoj kombinira mehaničko zadržavanje s brtvljenjem oko spojnog sučelja.
Je li za prešanje potrebno zavarivanje ili otvoreni plamen?
Ne. Spoj se formira mehanički pomoću alata za prešanje, tako da sama operacija spajanja ne zahtijeva unos topline povezan sa zavarivanjem ili lemljenjem.
Može li se bilo koji alat za prešanje koristiti s bilo kojim priključkom?
Ne. Kompatibilnost alata i čeljusti ovisi o spojnom profilu. Kombinacija pribora i alata trebala bi slijediti primjenjive zahtjeve proizvođača, a ne birati ih samo po izgledu.
Zašto je O-prsten ili brtveni element važan?
Brtveni element uspostavlja barijeru koja ograničava curenje tekućine ili plina na spoju. Njegov materijal mora biti kompatibilan s transportnim medijem i rasponom radne temperature.
Što treba provjeriti prije prešanja spoja?
Provjerite vrstu priključka, dimenzije cijevi, stanje brtve, pripremu kraja cijevi, dubinu umetanja, profil alata i poravnanje. Ove kontrole pomažu da veza započne od predviđenih uvjeta instalacije.
Jesu li prešani spojevi prikladni za HVAC sustave?
Prešani priključci koriste se u HVAC aplikacijama, uključujući krugove grijanja i hlađenja, kada je odabrani sustav posebno prikladan za tekućinu, temperaturu, tlak, materijal cijevi i zahtjeve projekta.
Mogu li se prešani spojevi koristiti za plin?
Neki sustavi su dizajnirani i odobreni za primjenu plina, ali usluga plina zahtijeva komponente specifične za primjenu, brtve, standarde, postupke ugradnje i testiranje. Opću armaturu za opskrbu vodom ne treba automatski smatrati prikladnom za plin.
Koje su veličine dostupne?
Dostupne veličine ovise o obitelji proizvoda. Jedan objavljeni raspon navodi 1/8 inča do 4 inča ili DN6 do DN100. Stvarno dostupne veličine, raspon tlaka, raspon temperature i opcije povezivanja treba provjeriti za određenu seriju proizvoda.
Kako se reduktor razlikuje od spojke?
Spojka obično spaja dijelove cijevi iste predviđene priključne veličine, dok reduktor prelazi između različitih promjera cijevi. Oblik armature trebao bi odgovarati zahtjevima usmjeravanja i protoka sustava.
Što je najvažniji faktor u postizanju pouzdanog spoja?
Ne postoji niti jedan faktor koji zamjenjuje druge. Pouzdana izvedba ovisi o kompatibilnoj cijevi, fitingu, brtvi, odobrenom profilu alata, ispravnom postupku umetanja i prešanja i odgovarajućem testiranju sustava.
Što je kontrolni popis za praktični odabir?
Prije finaliziranja spajanja cjevovoda, sljedeći sažeti kontrolni popis može pomoći pretvoriti opći zahtjev za proizvod u tehnički potpunu specifikaciju.
- Medij potvrđen:Znajte točno što će teći kroz liniju.
- Potvrđena temperatura:Uzmite u obzir normalnu i maksimalnu radnu temperaturu.
- Pritisak potvrđen:Usporedite stvarni radni tlak s odabranom ocjenom sustava.
- Cijev potvrđena:Provjerite zahtjeve za materijal, promjer, debljinu stijenke i dimenzije.
- Pečat potvrđen:Odaberite materijal za brtvljenje za radni medij i temperaturu.
- Profil potvrđen:Uskladite profil dogradnje s odobrenom čeljusti za presovanje.
- Sučelje potvrđeno:Provjerite točke prešanja, navoja, ventila ili druge prijelazne točke.
- Standard potvrđen:Pregledajte standarde i odobrenja potrebna za ciljnu primjenu.
- Testiranje potvrđeno:Odredite kako će se pregledavati gotovi spojevi i završena mreža.
Kada se te stavke definiraju prije instalacije, proces odabira postaje mnogo transparentniji. Također postaje lakše uspoređivati različite konfiguracije proizvoda bez oslanjanja na izgled ili generičke marketinške opise.
Dobro definiran spojni sustav trebao bi u konačnici odgovoriti na tri pitanja: koji će medij proći kroz njega, pod kojim radnim uvjetima i kako će se dovršeni spoj ugraditi i provjeriti?
Trebate pomoć pri usklađivanju veze s vašim sustavom cjevovoda?
Za projekte koji uključuju veličinu cijevi, geometriju fitinga, sučelje navoja, zahtjeve za brtvljenjem, radne uvjete ili kompatibilnost instalacije, detaljan pregled specifikacije može pomoći u identificiranju odgovarajuće konfiguracije prije finaliziranja komponenti.
Kontaktirajte nas za prilagođeni pregled specifikacija i rješenje povezivanja
