Priključak za vodenu cijev Pagoda tipa L

Vrste proizvoda

Kao profesionalni kineski proizvođač konektora za vodovodne cijevi Pagoda tipa L, Shenchi nudi dvije primarne vrste proizvoda:

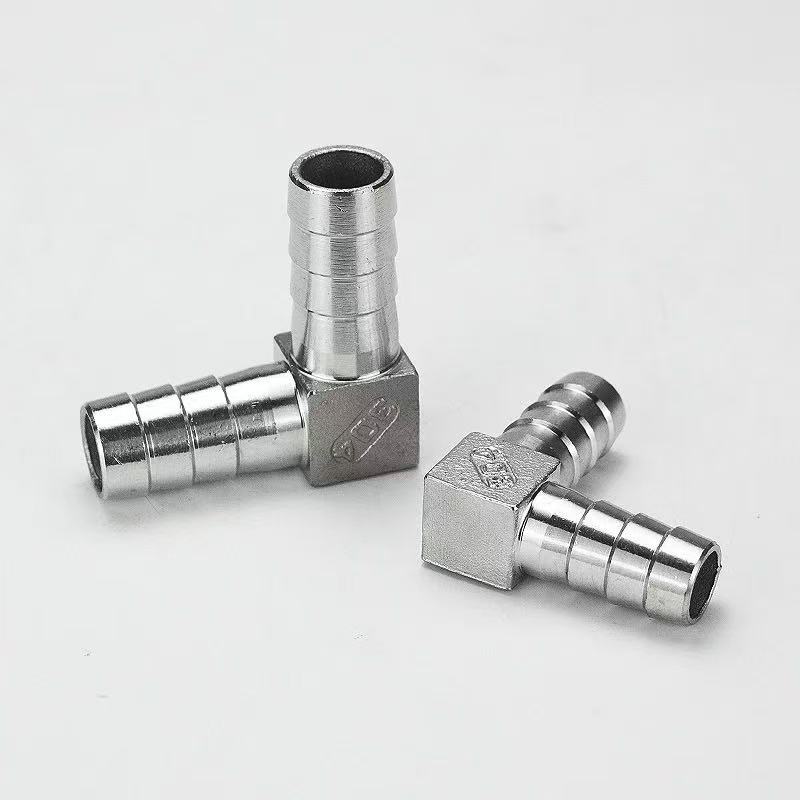

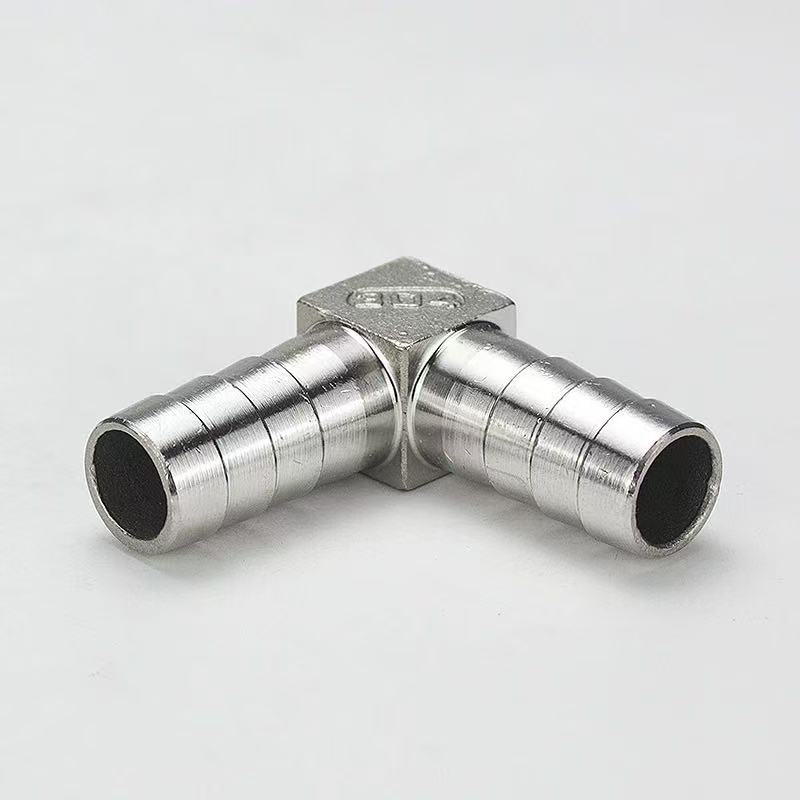

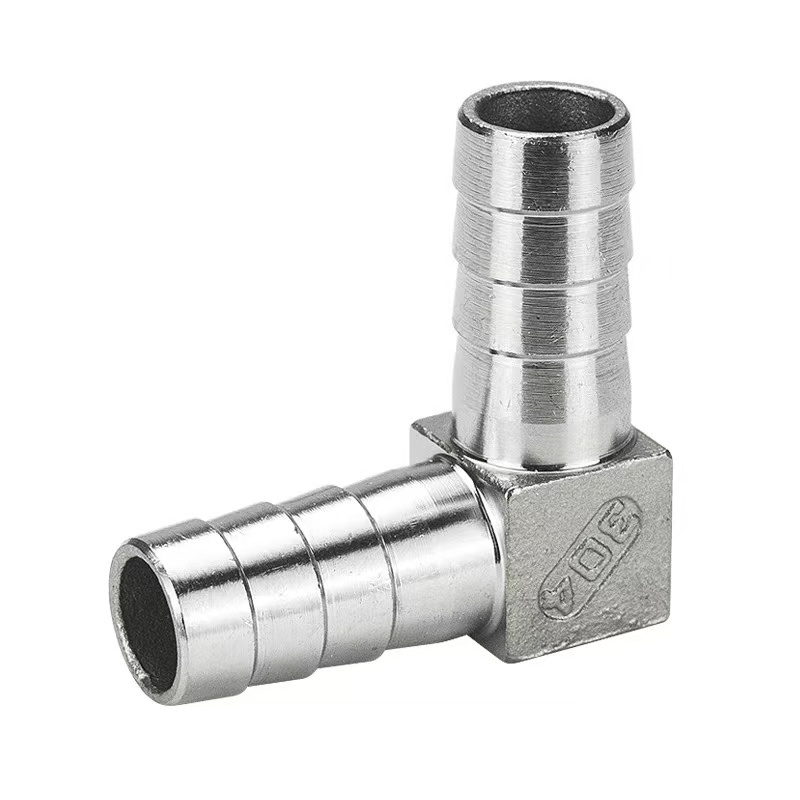

L-Type Pagoda Vodovodni konektor: Oba kraja imaju bodljikavu strukturu pagode, dizajniranu za stvaranje usmjerene veze od 90 stupnjeva između dva fleksibilna crijeva.

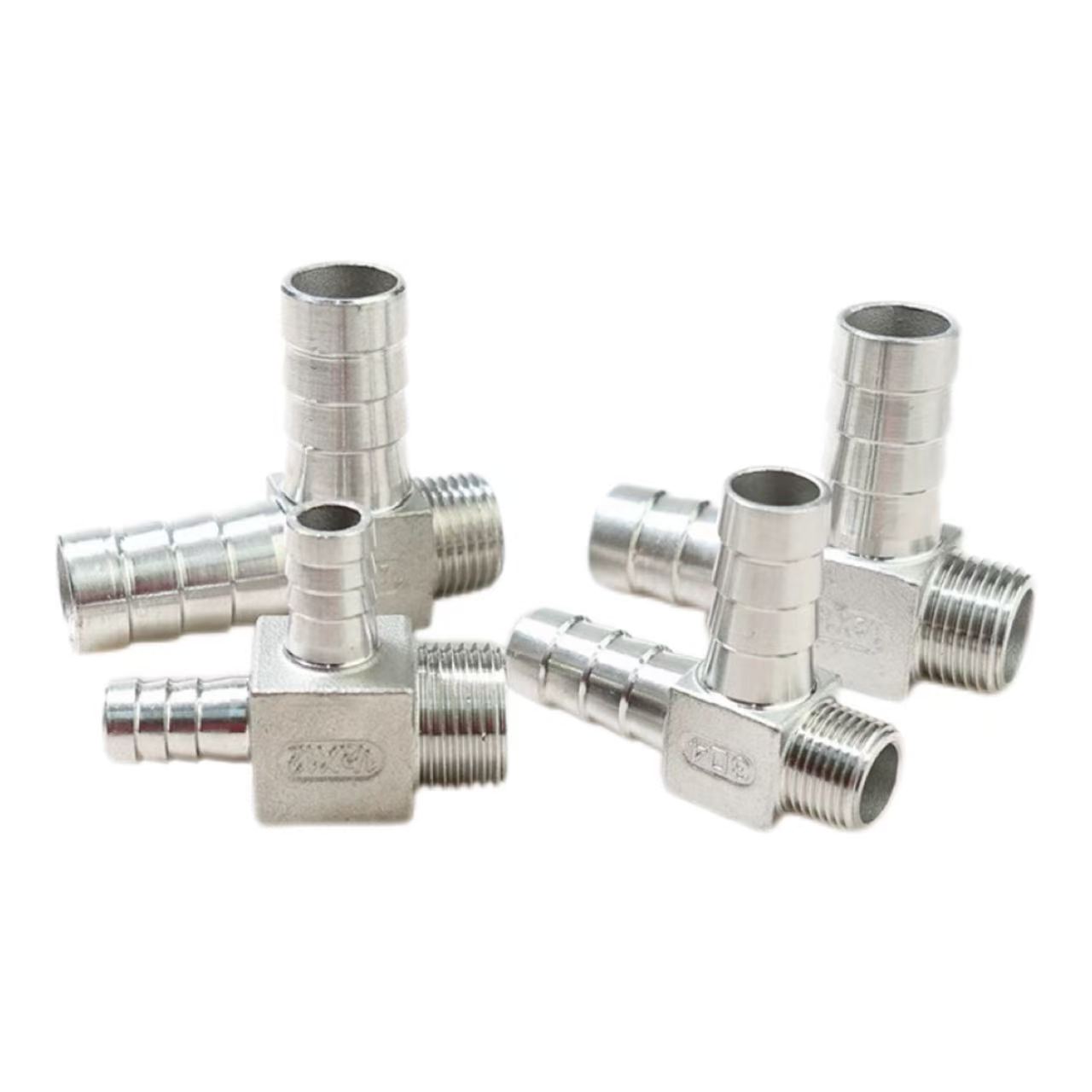

Pagoda konektor s muškim navojem L-tipa: jedan kraj ima bodljikavu strukturu pagode za spajanje na fleksibilno crijevo, dok drugi kraj ima vanjske (muške) navoje, dizajnirane za stvaranje usmjerene veze od 90 stupnjeva između crijeva i dijela opreme s unutarnjim (ženskim) navojem.

Obje vrste imaju dizajn pod kutom od 90 stupnjeva s identičnim specifikacijama za krajeve bodljikave pagode. Dostupni su u izboru materijala: nehrđajući čelik 304, nehrđajući čelik 316L ili mesing. Ključna razlika leži u načinu povezivanja: prvi olakšava izravan spoj crijeva na crijevo, dok drugi olakšava prijelazni spoj između crijeva i dijela opreme, čime nudi fleksibilne mogućnosti odabira za različite scenarije ugradnje.

Koja je razlika između L-Type Pagoda konektora za vodovodnu cijev i L-Type Muškog navoja Pagoda konektora?

Osnovna razlika: Shenchi L-Type Pagoda priključak za vodovodnu cijev ima sučelje s dvostrukom šiljkom (oba kraja su bodljikave pagoda glave, dizajnirane za izravno spajanje na fleksibilna crijeva). Pagoda konektor s muškim navojem L-tipa ima vanjski navoj na jednom kraju i bodljikavu pagodu na drugom, dizajniran za spajanje fleksibilnog crijeva na krutu cijev ili tijelo ventila s unutarnjim navojem. Shenchi’s visokoučinkoviti L-Type Pagoda priključci za vodovodne cijevi iskovani su od mesinga ili nehrđajućeg čelika 304/316L; njihova struktura pod pravim kutom od 90 stupnjeva idealna je za preusmjeravanje cjevovoda. Dizajn s dvostrukom šiljkom osigurava čvrsto i sigurno držanje—posebno kada je uparen sa stezaljkama za crijeva—kako bi se spriječilo odvajanje i curenje. Ovi spojevi nude izvrsnu otpornost na pritisak, koroziju i starenje. Varijanta od nehrđajućeg čelika 316L posebno je prikladna za visoko korozivna okruženja, poput onih koja uključuju morsku vodu ili kemijsku obradu. Jednostavni za ugradnju, ovi priključci idealni su za niskotlačne spojeve crijeva u vodovodnim, pneumatskim sustavima i industrijskim tekućinama, nudeći iznimnu stabilnost i izdržljivost.

Specifikacije proizvoda

Upute za instalaciju

L-Type Pagoda konektor za vodovodne cijevi marke Shenchi, proizveden prema nacionalnim standardima, jednostavan je za instalaciju. Slijedeći korake u nastavku osiguravate pouzdanu vezu:

Korak 1: Rezanje crijeva

Upotrijebite specijalizirani rezač za crijevo da odrežete kraj crijeva pravokutno i ravno, izbjegavajući rezove pod kutom ili neravnine, kako biste osigurali savršeno pristajanje uz ivice pagode. Za pletena ili ojačana crijeva preporučuje se korištenje metode vrućeg rezanja kako bi se rubovi zatvorili i spriječilo trošenje.

Korak 2: Završna veza pagode

Umetnite crijevo okomito na kraj pagode dok lice crijeva ne dođe u kontakt s bazom priključka pagode. Pagoda ivice imaju stepenasti dizajn koji stvara više brtvenih prstenova nakon što je crijevo umetnuto. Za visokotlačne primjene, osigurajte spoj pomoću stezaljke za crijevo od nehrđajućeg čelika ili opružne stezaljke; stezaljka bi trebala biti postavljena između drugog i trećeg pagoda ivica.

Korak 3: Krajnja veza s navojem

Odaberite odgovarajuću metodu brtvljenja za kraj s navojem na temelju njegovih specifikacija: G-navoji (paralelni cijevni navoji) zahtijevaju gumenu ili bakrenu brtvu za brtvljenje; NPT ili R-navoji (konusni cijevni navoji) zahtijevaju omotavanje 3-5 okreta PTFE trake za brtvljenje navoja prije zatezanja. Prilikom zatezanja, prislonite ključ na šesterokutno tijelo priključka kako biste spriječili prijenos zakretnog momenta na spojnu točku crijeva.

Korak 4: Ispitivanje tlaka

Po dovršetku instalacije, izvedite ispitivanje statičkim tlakom na 1,5 puta većem od radnog tlaka sustava. Ako se ne uoče curenja nakon održavanja ovog tlaka 3 minute, sklop je spreman za upotrebu. Postupak instalacije za odgovarajući L-Type muški konektor Pagoda s navojem u ovoj seriji je identičan—razlikuje se samo u vrsti navoja—što omogućuje fleksibilan odabir na temelju specifičnih zahtjeva sučelja.

Polja primjene

1. Oprema za obradu vode

Konektor za vodenu cijev Pagoda tipa L dizajniran je za usmjerene veze od 90 stupnjeva između PE i PU cijevi u pročistačima vode, omekšivačima vode i sustavima RO (reverzne osmoze). Kada je proizveden od nehrđajućeg čelika 316L, ispunjava sanitarne zahtjeve za hranu. Komplementarni L-tip Pagoda konektor s muškim navojem unutar iste serije dostupan je za aplikacije gdje sučelje opreme ima unutarnji (ženski) navoj.

2. Pneumatski sustavi automatizacije

Koristi se za usmjeravanje pneumatskih cijevi u zračnim kompresorima, razdjelnicima pneumatskih ventila i automatiziranim montažnim linijama. Njegova struktura u obliku slova L štedi unutarnji prostor za opremu, dok kompatibilnost sa steznim čahurama za brzo spajanje olakšava brzo sastavljanje, rastavljanje i održavanje.

3. Sanitarija i kućanski aparati

Spaja crijeva za dovod vode za pametne WC školjke, perilice posuđa, perilice rublja i slične uređaje. Kada je izrađen od mesinga, L-Type Pagoda priključak za vodovodnu cijev nudi izvrsnu toplinsku vodljivost, što ga čini prikladnim za vodove tople vode. Pagoda konektor s muškim navojem L-tipa dizajniran je za prilagodbu širem rasponu standarda sučelja koji se nalaze u uvezenoj opremi.

4. Industrijski sustavi hlađenja i podmazivanja

Primjenjuje se u rashladnim vodovima alatnih strojeva i hidrauličkim sustavima podmazivanja. Konstrukcija od nehrđajućeg čelika pruža vrhunsku otpornost na koroziju, omogućujući pouzdan rad u zahtjevnim okruženjima koja uključuju uljnu maglu, tekućine za rezanje i slične složene radne uvjete.
