Vodič za spojeve cijevi

U golemoj mreži cjevovoda koji isporučuju vodu, plin i kontrolu našem modernom svijetu, pozornost često pada na same cijevi ili ventile koji upravljaju protokom. Ipak, pravi pokretači složenih, funkcionalnih i pouzdanih sustava su skromnicijevne armature. Ove vitalne komponente su konektori, usmjerivači i adapteri koji pretvaraju ravne duljine cijevi u namjenske krugove. Razumijevanje njihovih vrsta, funkcija i kriterija odabira temeljno je za svaki uspješan projekt rukovanja tekućinom ili plinom.

Osnovne funkcije: Više od pukog povezivanja

Priključci služe u nekoliko kritičnih svrha osim jednostavnog povezivanja:

*   Promjena smjera: koljena (obično 45° ili 90°) preusmjeravaju cjevovod oko prepreka ili duž strukturalnih kontura.

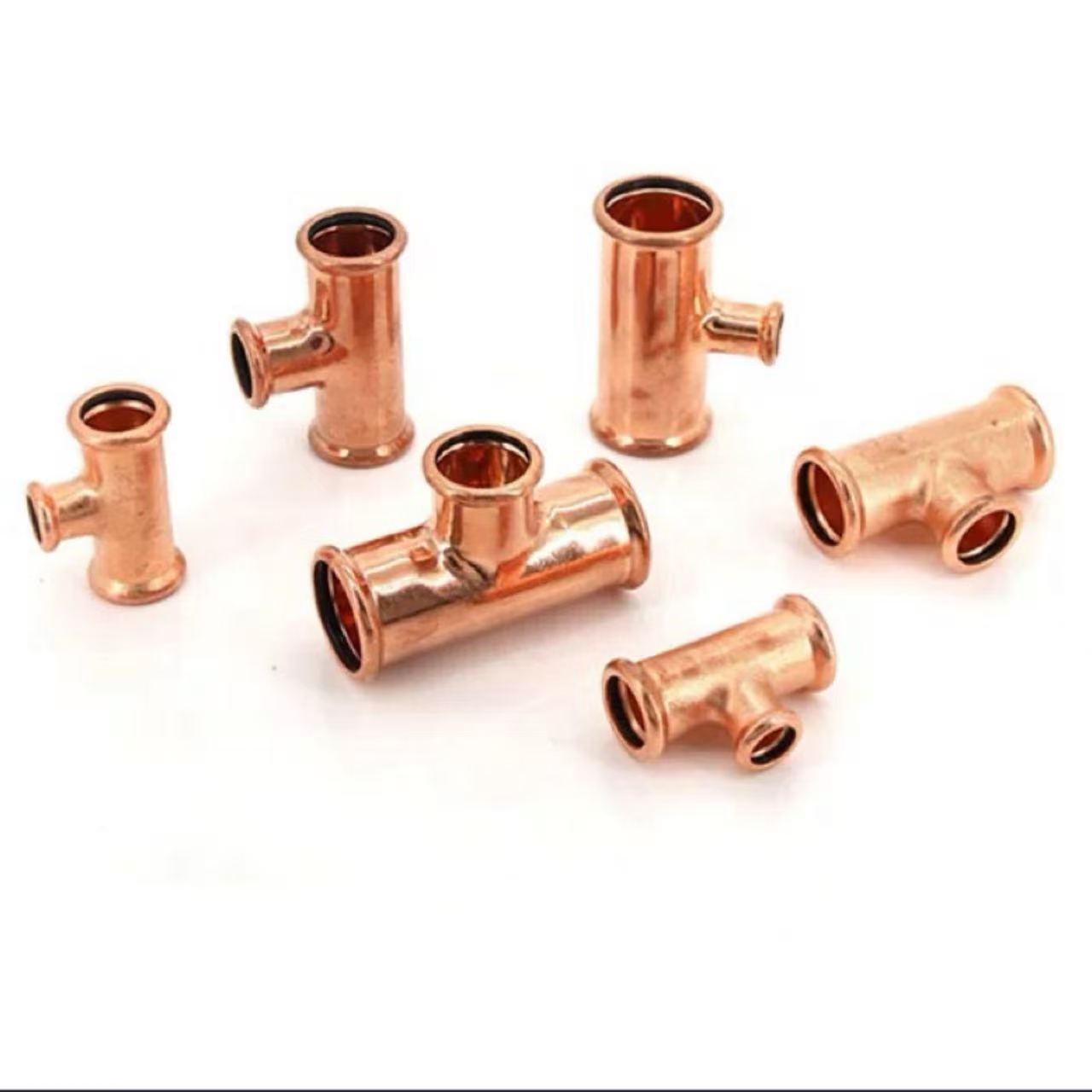

*   Podjela ili kombinacija toka: Tees i Crosses dijele jedan tok u više grana ili kombiniraju više dotoka u jedan.

*   Prilagodba veličine: reduktori i čahure spajaju cijevi različitih promjera neprimjetno.

*   Proširenje linije: Spojnice spajaju dvije cijevi iste veličine u ravnom pravcu.

*   Izrada otvora: bradavice i sjedala pružaju pristupne točke za slavine, mjerače ili pomoćne vodove.

*   Završetak: čepovi i čepovi zatvaraju kraj cijevi, trajno ili privremeno.

Ključne značajke: materijal, veza i dizajn

Odabir odgovarajućih šarki za ugradnju prema tri primarna atributa:

1.  Materijal: Priključak mora biti kompatibilan i s materijalom cijevi i s medijem (tekućina/plin) koji će prenositi.

   *   Bakar i mesing: Izvrsno za pitku vodu, grijanje i neke plinske primjene. Otporan je na koroziju i lako se postavlja lemljenjem ili pritiskom.

   *   Ugljični čelik i nehrđajući čelik: standard za industrijske primjene, visokotlačne i visoke temperature (para, ulje, kemikalije). Nudi vrhunsku snagu. Nehrđajući čelik pruža povećanu otpornost na koroziju.

   *   PVC, CPVC i PEX: Dominantni u modernim vodovodima, navodnjavanju i niskotlačnim kemijskim vodovima. Lagan, otporan na koroziju i često koristi spojeve zavarivanjem otapalom (PVC) ili prešanim/prešanim (PEX).

   *   Tempirano željezo: poznato po svojoj žilavosti u navojnim konfiguracijama, obično se koristi u teškim plinskim i hidrauličkim vodovima.

2.  Metoda spajanja: Ovo definira način sučelja fitinga s cijevi.

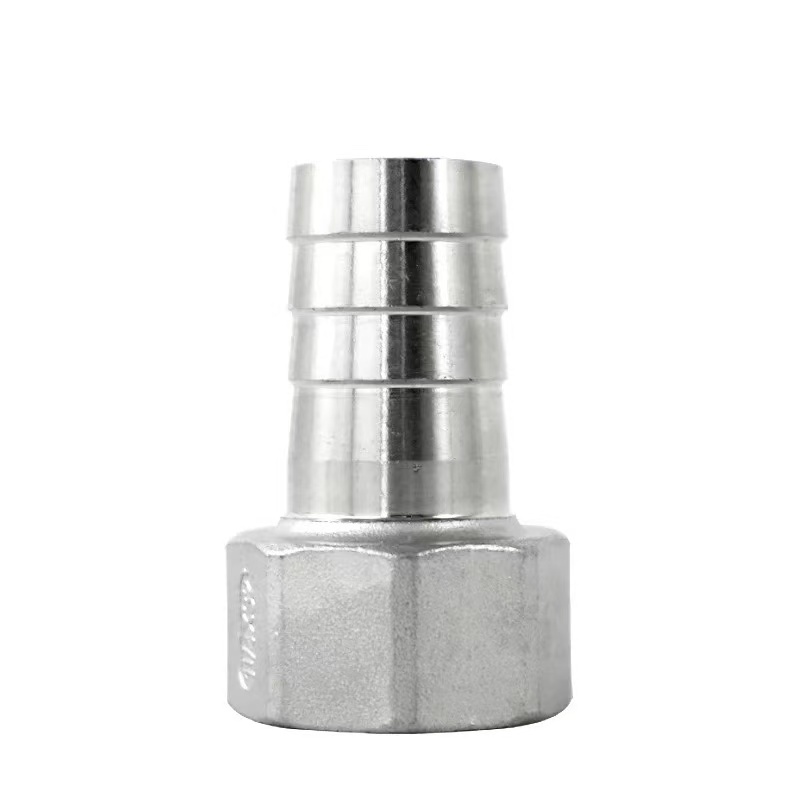

   *   Navoj (navoj): klasična, svestrana metoda koja koristi konusne (NPT) navoje. Idealan za sustave koji zahtijevaju teško održavanje, modifikacije na terenu i čvrste spojeve gdje može biti potrebno rastavljanje. Zahtijeva brtvilo za nepropusni spoj.

   *   Lemljen/lemljen (zavareni spoj): primarno za bakar i čelik. Stvara trajan, gladak i vrlo pouzdan spoj taljenjem dodatnog metala u razmak između spojnice i cijevi. Neophodan za vodovodne instalacije visokog integriteta i kritične procesne linije.

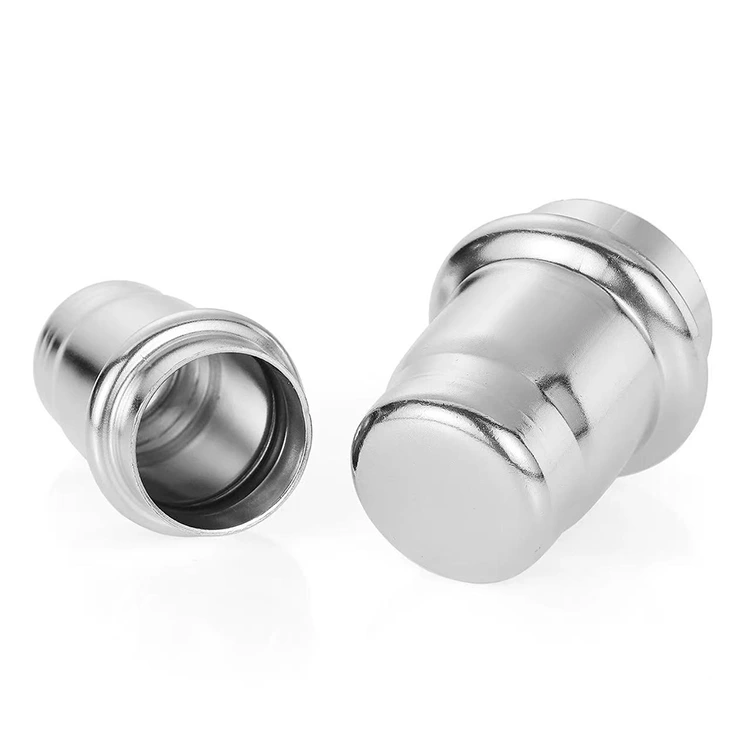

   *   Press-Fit: Moderna metoda koja koristi specijalizirane alate za stezanje fitinga s unutarnjim O-prstenom na cijev. Nudi brzu, čistu i vrlo pouzdanu vezu bez topline ili niti. Brzo usvajanje u komercijalnim vodovodnim i hidroničkim sustavima.

   *   Push-to-Connect: Najjednostavnija metoda instalacije za privremene ili dostupne vodove (npr. komprimirani zrak, instrumentacija). Mehanizam stezne čahure i O-prstena omogućuje spajanje i otpuštanje bez upotrebe alata.

   *   Solvent Weld: Koristi se za plastične (PVC/CPVC) sustave. Kemijsko otapalo topi i spaja cijev i fiting u jedan, monolitni komad.

3.  Ocjena tlaka i standardi:Priključci za cijeviproizvedeni su prema određenim klasama tlaka (npr. raspored 40, 80, klasa 150, 300) i moraju zadovoljiti industrijske standarde (ASTM, ASME, EN). Odabir armature s ocjenom tlaka koja je jednaka ili veća od maksimalnog radnog tlaka sustava nije predmet pregovaranja zbog sigurnosti.

Vodič za odabir: Usklađivanje ugradnje sa zadatkom

Logičan proces odabira osigurava integritet sustava:

1.  Definirajte uslugu: Koja tekućina ili plin? Na kojoj temperaturi i pritisku? Je li korozivno? (npr. topla pitka voda, 80°C, 6 bara).

2.  Odaberite materijal cijevi: na temelju uvjeta usluge i proračuna (npr. bakar).

3.  Odaberite način povezivanja: Uravnotežite performanse, vještinu instaliranja i buduće potrebe za pristupom (npr. Press-fit za brzinu i pouzdanost).

4.  Odredite vrstu i veličinu priključka: odredite potrebnu funkciju (npr. koljeno od 90°, 22 mm x 22 mm).

5.  Provjerite kompatibilnost: osigurajte da su materijal spojnice, način brtvljenja i nazivni tlak u potpunosti kompatibilni s odabranom cijevi i parametrima sustava.

Zaključak: Temelj integriteta sustava

Cijevni priključci ključna su interpunkcija u jeziku cijevnih sustava. Njihov pravilan odabir i ugradnja temelj su dugovječnosti, sigurnosti i učinkovitosti sustava. Iako mogu raditi izvan vidokruga, određivanje visokokvalitetnih, odgovarajućih priključaka jedna je od najutjecajnijih odluka koje inženjer, izvođač ili instalater može donijeti. U zamršenom plesu dinamike fluida, ove komponente su tihi, postojani partneri koji osiguravaju da sve teče kako je zamišljeno.
