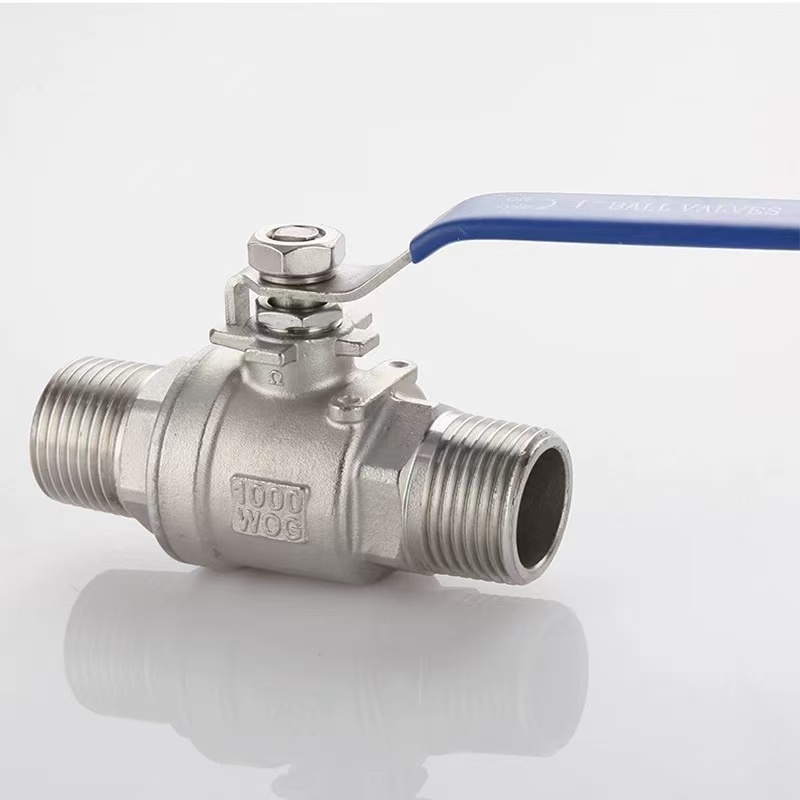

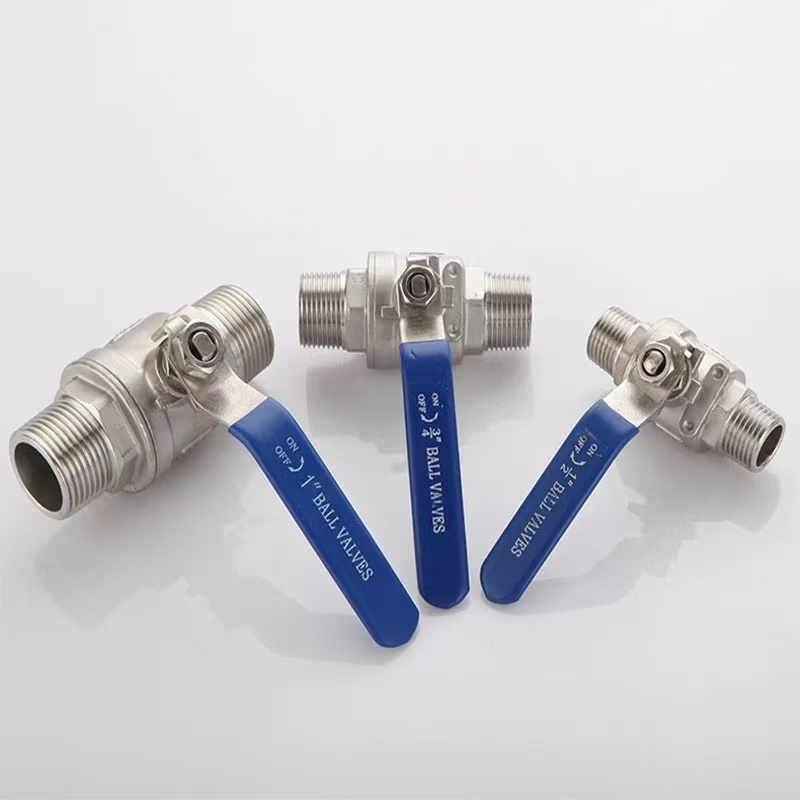

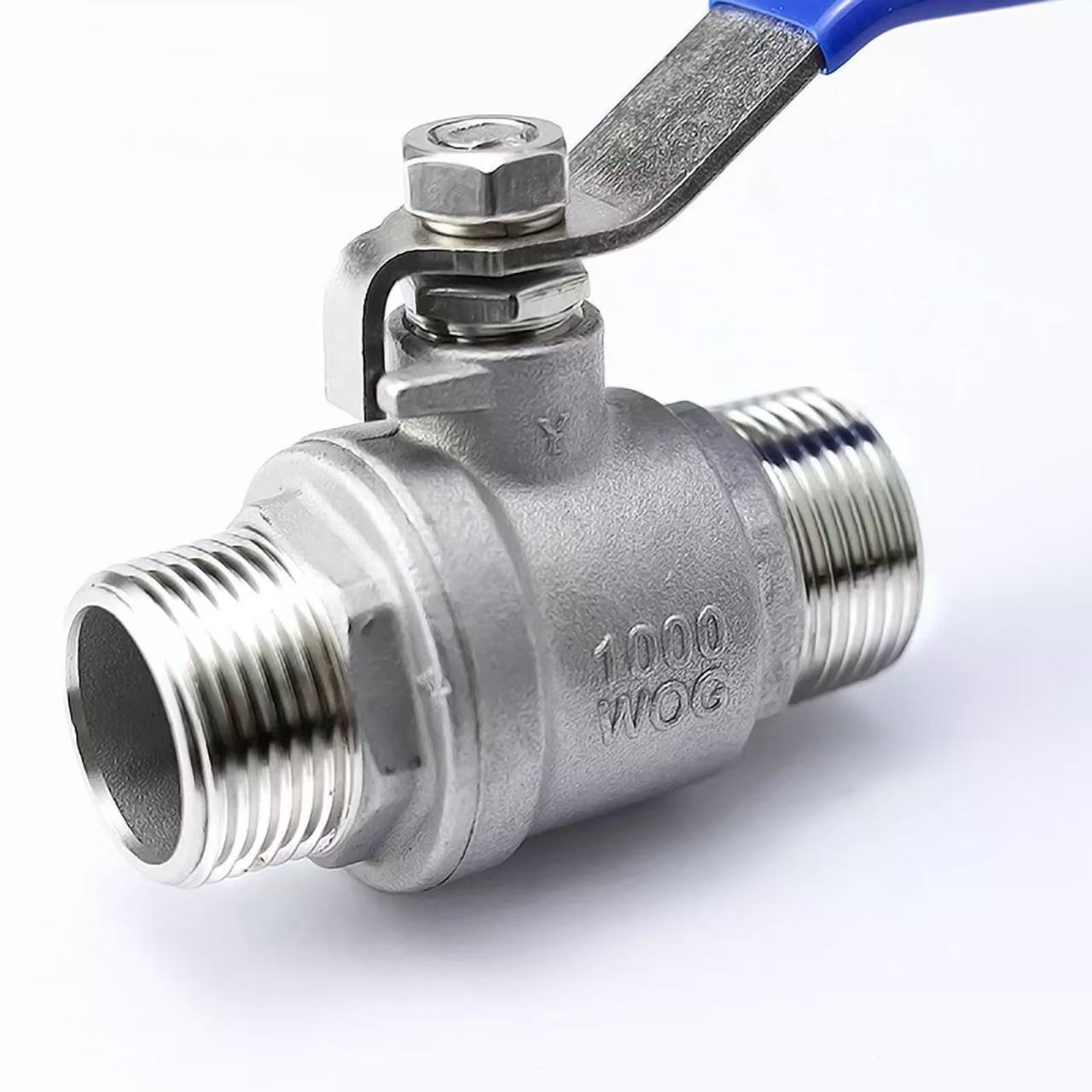

Dvodijelni kuglasti ventil s dvostrukim muškim navojem

Popularizacija znanosti Shenchi: Što je zapravo visokokvalitetni dvodijelni kuglasti ventil s dvostrukim muškim navojem?

Dvodijelni kuglasti ventil s dvostrukim vanjskim navojem je kuglasti ventil s muškim navojem na oba kraja, sastavljen od dvije komponente tijela. Shenchijeva verzija ovog ventila nudi materijale tijela od mesinga, SUS304 ili SUS316L, s unutarnjim metalom koji odgovara tijelu kako bi se uklonio rizik od korozije na putu protoka. Koristi EPDM brtve i ručni rad, pogodan za vodu, zrak, ulje, plin i slične medije. "Visokokvalitetni dvodijelni kuglasti ventil s dvostrukim vanjskim navojem" definiran je visokom preciznošću navoja, niskim radnim momentom, dugim životnim vijekom brtve i izravnim spajanjem na priključke sa ženskim navojem bez dodatnih adaptera.

Parametri proizvoda

Naziv proizvoda: dvodijelni kuglasti ventil s dvostrukim vanjskim navojem	Specifikacije: (1/8"-4") DN6-DN100
Nazivni tlak: PN16	Materijal kućišta: mesing, SUS304, SUS316L
Standardi: ANSI, BS, DIN, ISO, JIS	Navoji: NPT, BSP, BSPT, DIN itd.
vanjski metalni materijal: mesing, SUS304, SUS316L	Srednja temperatura: visoka temperatura, niska temperatura, srednja temperatura, normalna temperatura
Način rada: Ručni	Brtva: EPDM
Način povezivanja: Navojna veza	Primjene: voda, zrak, plin, ulje, tekućine itd.
Podrijetlo: Kina	Uzorak: dostupni uzorci

Specifikacije inspekcije prije ugradnje i spajanja navoja za Shenchi dvodijelni kuglasti ventil s dvostrukim vanjskim navojem

Shenchi, dobavljač dvodijelnih kuglastih ventila s dvostrukim vanjskim navojem iz Kine, preporučuje provjeru jesu li oba vanjska navoja na tijelu ventila neoštećena i dobro usklađena sa ženskim navojima cijevi prije ugradnje. Nanesite umjerenu PTFE traku ravnomjerno u smjeru navoja za 2-3 omota. Vrhunski dvodijelni dvodijelni kuglasti ventil s dvostrukim vanjskim navojem Shenchi ima plohe za ključeve na korijenima navoja. Koristite viljuškasti ključ na ovim ravnima tijekom instalacije; nikada ne okrećite srednji dio tijela ventila kako biste izbjegli pogrešno poravnavanje unutarnje kuglaste jezgre.

Ključne točke za pozicioniranje brtve i kontrolu momenta sklopa kućišta ventila

Ključne komponente dvodijelnog kuglastog ventila s dvostrukim vanjskim navojem uključuju dvije polovice tijela, središnju kuglastu jezgru, vreteno i EPDM brtve. U Shenchijevom dizajnu, dva su tijela povezana preko središnjih navoja. Provjerite je li brtva za brtvljenje (između polovica tijela) centrirana bez iskošenja. Zategnite rukom do kontakta, a zatim koristite alat za dodatnih 1/4 okreta. Pretjerani zakretni moment će deformirati EPDM brtve i uzrokovati kvar. Pristupačni dvodijelni kuglasti ventil s dvostrukim vanjskim navojem nikada ne bi trebao ugroziti kvalitetu brtvljenja; pravilna kontrola momenta izravno utječe na vijek trajanja ventila.

Metoda podešavanja na licu mjesta za brtvljenje stabla ventila i granični mehanizam prekidača

Shenchijev dvodijelni kuglasti ventil s dvostrukim vanjskim navojem ima EPDM O-prsten brtvu na vretenu. Nakon ugradnje, dvaput ručno okrenite ventil kako biste provjerili ima li curenja na korijenu stabla. Ako dođe do malog curenja, nježno zategnite maticu za brtvljenje vretena (ne više od 1/8 okretaja). Također imajte na umu granice zaustavljanja ručke: ručka paralelna s cijevi označava otvorenost; okomito označava zatvoreno. Vrhunski dvodijelni kuglasti ventil s dvostrukim vanjskim navojem uključuje mehaničke graničnike na krajnjim položajima. Nikada nemojte silom prekoračiti ove graničnike jer može doći do oštećenja unutarnje kuglične jezgre i brtvenih površina

Izbjegavanje uobičajenih pogrešaka pri ugradnji i postupci ispitivanja brtvljenja na licu mjesta

Prilikom ugradnje Shenchijevog dvodijelnog kuglastog ventila s dvostrukim vanjskim navojem, izbjegavajte: prekomjerno omotavanje navoja brtvilom koje uzrokuje nakupljanje krhotina u šupljini ventila, korištenje cijevnih ključeva izravno na površini tijela ventila ili nečišćenje ostataka cijevi prije ugradnje. Ispravan postupak: izvršite tlačnu probu nakon ugradnje, polako otvorite ventil, nanesite sapunicu na sve navojne spojeve i spojeve kućišta i promatrajte ima li mjehurića. Vrhunski dvodijelni kuglasti ventil s dvostrukim vanjskim navojem ne bi trebao održavati nikakav pad tlaka pet minuta pri ispitnom tlaku PN16. Nakon testiranja ostavite ventil poluotvoren kako biste spriječili dugotrajnu kompresiju brtve na jednoj strani.
