Pregradni bodljikavi spoj

Shenchi predstavlja visokokvalitetne pregradne bodljikave priključke, posebno dizajnirane za usmjeravanje crijeva kroz ploče opreme uz pouzdano brtvljenje. Izrađeni od mesinga, nehrđajućeg čelika SUS304 i SUS316L, ovi spojevi nude jaku otpornost na koroziju i prikladni su za širok raspon radnih uvjeta.

Struktura proizvoda

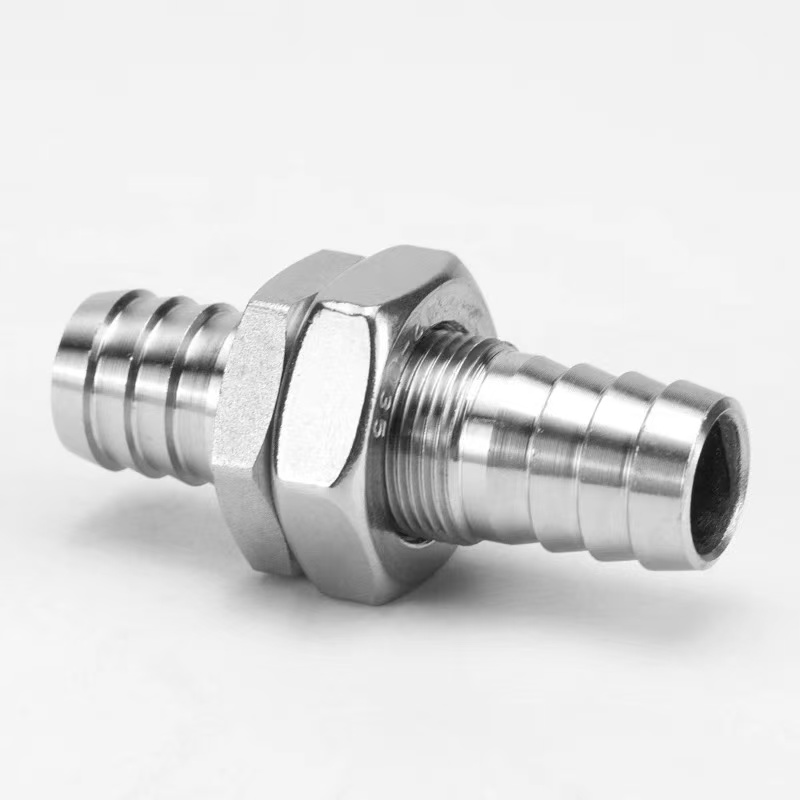

Struktura pregradnog bodljikavog priključka uključuje pregradne navoje, sigurnosnu maticu i bodljikave spojeve crijeva. Tijekom instalacije potrebna je samo rupa za ploču; pritezanjem matice završava se proces pričvršćivanja i brtvljenja.

Bodljikavi kraj ima dizajn utora protiv klizanja, što osigurava siguran spoj kada se koristi sa stezaljkom za crijevo. Ove armature naširoko se koriste u kontrolnim ormarima, opremi za obradu vode, medicinskim instrumentima i drugim srodnim područjima.

Specifikacije proizvoda

Strukturne prednosti

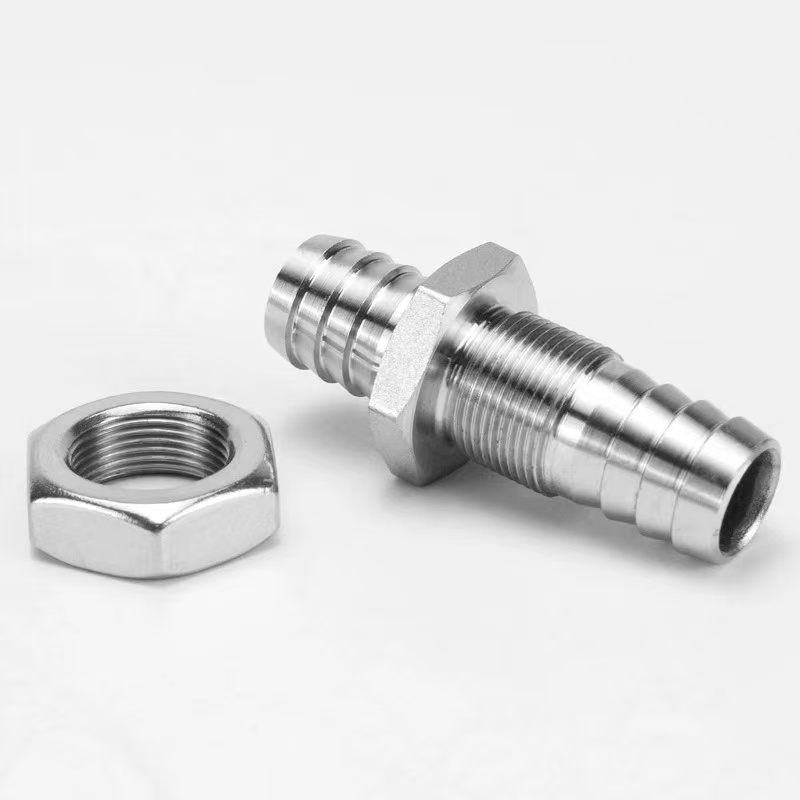

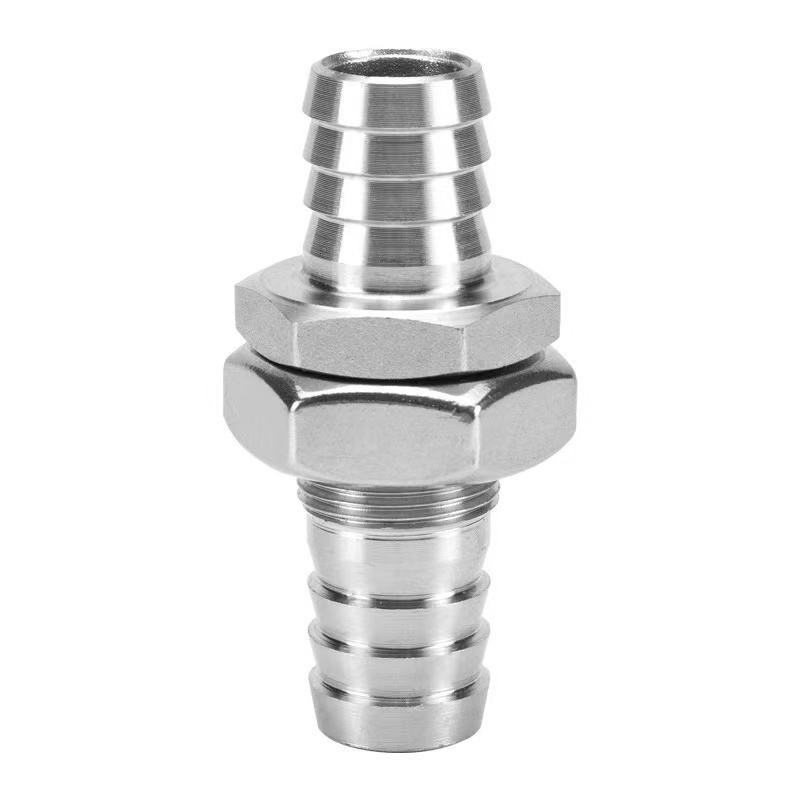

Pregradni spoj s bodljama je cijevni spoj posebno dizajniran za usmjeravanje crijeva kroz ploče opreme, kućišta ili pregrade uz osiguravanje fiksnog brtvljenja. Njegova glavna struktura uključuje pregradni dio s navojem, sigurnosnu maticu, brtvu za brtvljenje i priključak za bodljikavo crijevo. Tijekom ugradnje potrebno je napraviti samo rupu odgovarajućeg promjera na ploči. Dio navoja fitinga se provlači kroz rupu, a matica se zateže sa suprotne strane kako bi se završio postupak pričvršćivanja i brtvljenja.

1. Struktura za pričvršćivanje pregrade:Duljina dijela navoja prilagođena je uobičajenim debljinama ploča. Nakon što je sigurnosna matica zategnuta, ona čini krutu fiksaciju s pločom, osiguravajući da spoj ostane siguran čak i pod vanjskim silama povlačenja.

2. Spoj bodljikavog crijeva:Jedna ili obje strane ploče imaju bodljikave sužene zube za umetanje crijeva i stvaranje zabrtvljenog spoja sa stezaljkom crijeva. Bodljikavi kraj ima dvostruki dizajn utora protiv klizanja, nudeći značajno veću otpornost na izvlačenje od običnih spojnica.

3. Sustav brtvljenja:Gumene brtve ili O-prstenovi nalaze se na obje strane ploče. Kada je matica zategnuta, brtva za brtvljenje se sabija, postižući vodonepropusno i nepropusno brtvljenje na otvoru ploče, sa stupnjem zaštite do IP65 ili više.

Metoda instalacije

Shenchijeve izdržljive pregradne bodljikave spojnice lako se postavljaju. Sigurna i zabrtvljena veza može se postići u samo šest koraka:

Korak 1: Priprema rupa na ploči

Napravite odgovarajuću okruglu rupu na ploči na temelju vanjskog promjera dijela navoja. Provjerite je li rub rupe gladak i bez rubova kako biste izbjegli oštećenje brtve za brtvljenje.

Korak 2: Ugradite brtvu za brtvljenje

Gurnite priloženu EPDM brtvu na dio s navojem, pritišćući je na bazu priključka. Ako je potrebno brtvljenje s obje strane ploče, postavite jednu brtvu na svaku stranu.

Korak 3: Umetnite kroz ploču

Umetnite dio s navojem u rupu s jedne strane ploče, pazeći da osnova spojnice dodiruje ploču s brtvom za brtvljenje između.

Korak 4: Zategnite sigurnosnu maticu

Zavrtite sigurnosnu maticu na navojni dio sa suprotne strane ploče i postupno je zatežite ključem. Preporučeni zakretni moment: 5–8 N·m za mesingane materijale i 8–12 N·m za nehrđajući čelik. Držite tijelo fitinga nepomično tijekom zatezanja.

Korak 5: Spojite crijevo

Odaberite specifikaciju gdje je vanjski promjer ivice 0,5–1 mm veći od unutarnjeg promjera crijeva. Umetnite crijevo okomito na bodljikavi kraj dok ne dosegne bazu. Za visokotlačne primjene koristite obujmicu crijeva od nehrđajućeg čelika i pričvrstite je između drugog i trećeg šiljka.

Korak 6: Test integriteta brtve

Provedite ispitivanje statičkim tlakom pri 1,5 puta većem od radnog tlaka. Ako nema curenja tri minute, instalacija je kvalificirana.
